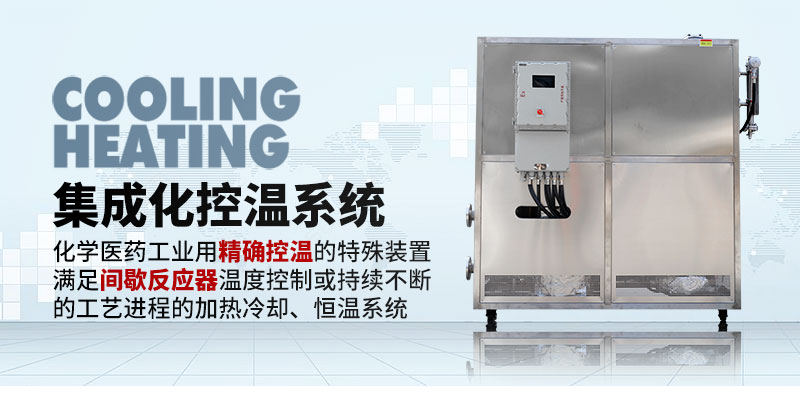

ZLF系列TCU温控系统

ZLF系列TCU温控系统

TCU温度控制单元 产品 1349

功能参数

  • 电源功率(kW):2.3~10.5
  • 加热功率(kW):25~~80
  • 流量(L/min):150~750
  • 压力(bar):2.5
  • 反应物料控温精度:±1℃
  • 冷却方式:水冷



直接咨询客服询价



型号 ZLF-35N
ZLF-35NS
ZLF-35NH
ZLF-35NSH
ZLF-50N
ZLF-50NS
ZLF-50NH
ZLF-50NSH
ZLF-80N
ZLF-80NS
ZLF-80NH
ZLF-80NSH
ZLF-125N
ZLF-125NS
ZLF-125NH
ZLF-125NSH
ZLF-200N
ZLF-200NS
ZLF-200NH
ZLF-200NSH
设备介质温度范围  -45~250度 (根据需方提供冷源热源决定最大温度值)
-40~135度(采用乙二醇水配方溶液可运行最宽温度范围)

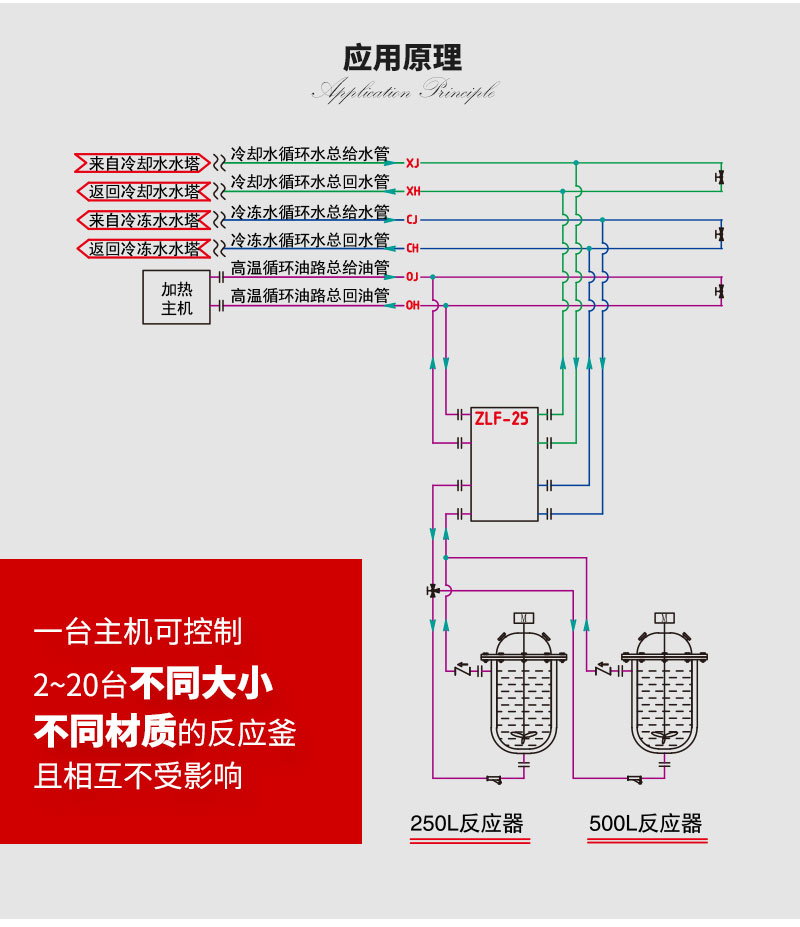

ZLF-N 采用主冷源/或主热源通过比例调节系统流量,控制进入反应釜夹套的热量,同时还有一组用于加热或冷却的换热器控制升温或降温
ZLF-NS 具备ZLF- N功能之外,增加一组换热器用于高温降温功能
ZLF-NH 具备ZLF- N功能之外,增加电辅助加热功能
ZLF-NSH 具备ZLF- N功能之外,增加一组换热器用于高温降温功能和电辅助加热功能
换热器面积 3.5㎡ 5㎡ 8㎡ 12.5㎡ 20㎡
电加热功能 H 25kW 35kW 50kW 65kW 80kW
后缀有H型号带电加热功能

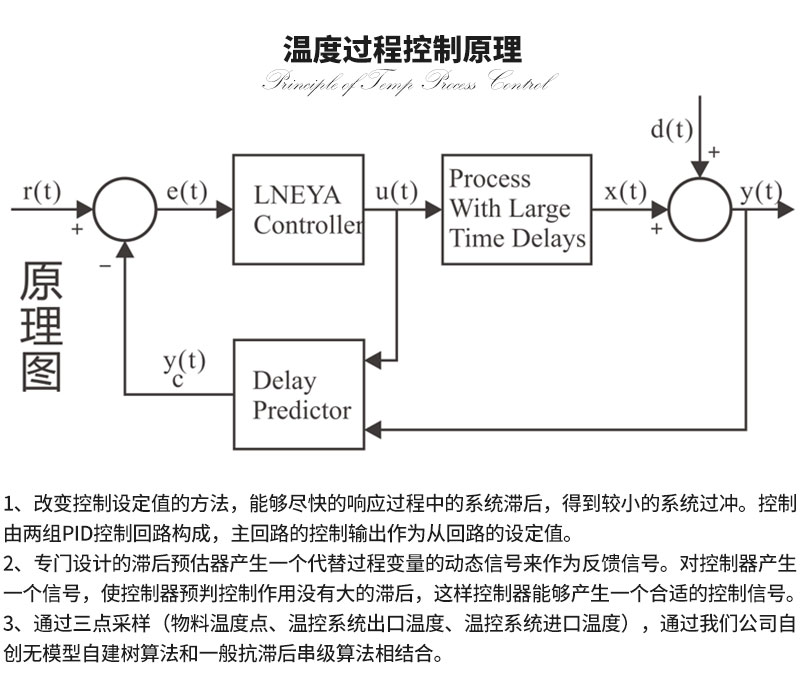

控制模式 前馈PID,模糊自建树算法,LNEYA PLC控制器
通信 MODBUS RTU协议 RS485 接口,可选配 以太网接口/R232接口
温度控制选择 反应物料温度控制
温度反馈 设备导热介质出口温度、进口温度、反应器物料温度(外接温度传感器)三点温度
温度反馈:默认PT100
物料温度反馈 物料温度反馈:PT100或4~20mA或通信给定
温度反馈:默认PT100
物料温度精度 ±1℃ ±1℃ ±1℃ ±1℃ ±1℃
循环泵 150L/min 2.5BAR 200L/min 2.5BAR 400L/min 2.5BAR 500L/min 2.5BAR 750L/min 2.5BAR

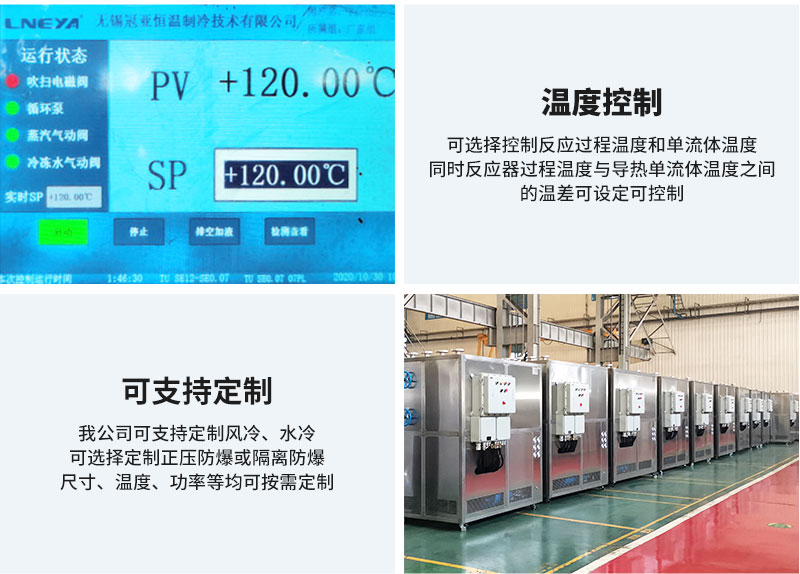

输入、显示 7寸彩色触摸屏显示与触摸键输入,温度曲线显示
安全保护 具有自我诊断功能,过载继电器、热保护装置、低液位保护、传感器故障保护等多种安全保障功能
执行阀件 比例调节阀 控制信号 4~20mA
管路材质 SUS304
接口尺寸 DN40 DN40 DN50 DN65 DN80
外型尺寸 cm 150*120*185 180*120*210 180*120*210 225*120*240 225*120*240
电源AC380V 50HZ 2.3kW 3.5kW 4.5kW 8kW 10.5kW
后缀H电源AC380V 50HZ 27.3kW 38.5kW 54.5kW 73kW 90.5kW
外壳材质 冷轧板喷塑 (标准颜色7035)
