AES系列热流仪
Chiller气体控温系统
3622

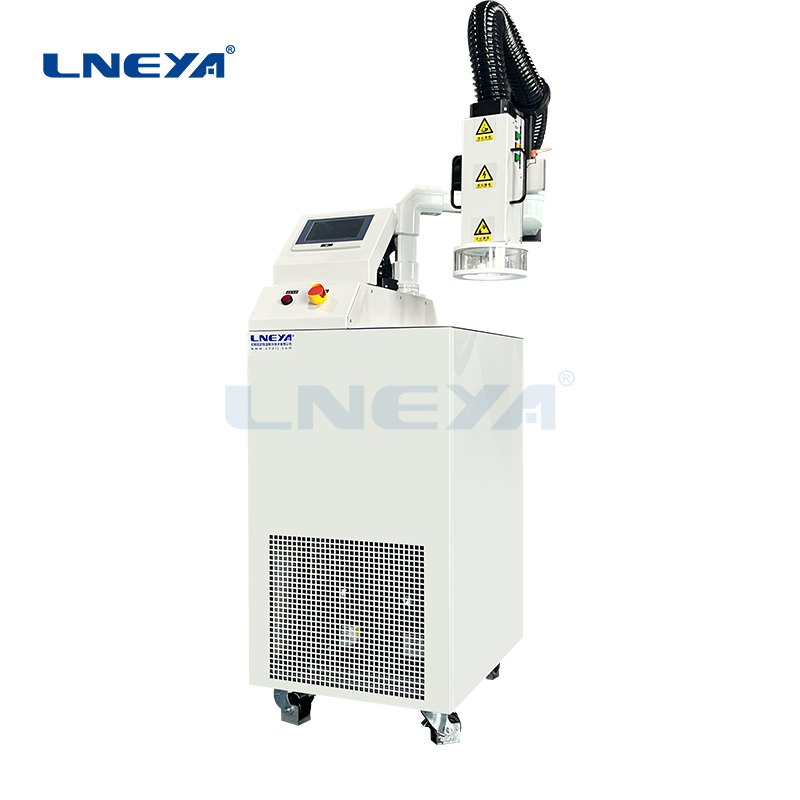

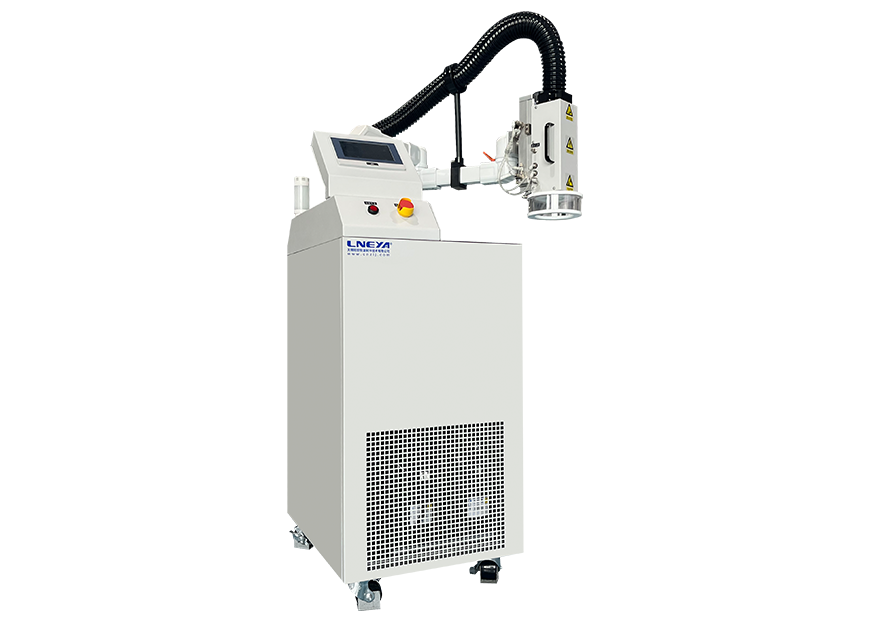

射流式⾼低温冲击测试机给芯⽚、模块、集成电路板、电⼦元器件等提供jing确且快速的环境温度。是对产品电性能测试、失效分析、可靠性评估的仪器设备。
AES系列
射流式⾼低温冲击测试机给芯⽚、模块、集成电路板、电⼦元器件等提供jing确且快速的环境温度。是对产品电性能测试、失效分析、可靠性评估不可或缺的仪器设备。
温度范围：-120℃〜+300℃；升降温速率⾮常快速，+150℃〜-55℃＜10秒；最⼤⽓流量：30m3 /h；
实时监控被测IC真实温度,实现闭环反馈，实时调整⽓体温度；升降温时间可控，程序化操作、⼿动操作、远程控制；测试条件：环境温度20℃，30m3/h,5Bar,压缩空⽓或氮⽓；可定制100m3/h⽓体流量快速冲击测试机，⽤于满⾜较⼤测试功率需求
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
| 设备型号 | AES-8035 |
| 温度范围 | -80℃～225℃（可调） |
| 加热功率 | 3kW |
| 空气制冷处理能力 | ≤500LPM( 30m³/H) |
| 供气要求 | 温度：＜35℃ 压力：0.5～1MPa 露点温度：＜10℃ 固体颗粒物大小：＜0.1μm 最大含油量：0.01mg/m³ |
| 接口尺寸 | 进气口PT1/2 |
| 温度监测 | 出气温度：T型热电偶 |
| 工件温度：T型热电偶、 K型热电偶 | |
| 气体流量监测 | 气体流量传感器 |
| 显示 | 出气温度显示、工件温度显示、供气流量显示。 |
| 操控面板 | 人机智能界面 |
| 控制方式 | 设备采用PLC控制方式，可预设置多段程序模式控制。 |
| 高温降温 | 具备高温225℃直接降温技术，满足目标在高温运行时迅速进行降温能力。 |
| 电源 | MAX 6kW 220V 50HZ/60HZ |
| 显示功能 | 性能参数测试和显示: (1)喷头和工件温度显示(显示屏)； (2)供气流量显示(气体流量计)； 运行工况指示: (1)电源通断； (2)机组工作状态。 (3)报警值显示记录；蜂鸣器报警提示 |
| 型号 | AESR-8035 AESR-8035C |
| 设定温度范围℃ | -80~+225℃ |
| 温度稳定性℃ | ±0.1（出口稳态） |
| 冷却方式 | 风冷冷却 |
| 温度控制方式 | 出气口温度（T型热电偶） /工件温度（T型、K型热电偶） |
| 使用冷媒 | R744/R508B |
| 环境温度℃ | 20～30 |
| 环境湿度%RH | 30～70 |
| 高度m | 3,000以下 |
| 气体类型 | 压缩空气 |
| 进气要求 | 供气要求 温度：＜35℃ 压力：0.5～1MPa 露点温度：＜10℃ 固体颗粒物大小：＜0.1μm 最大含油量：0.01mg/m³ |
| 加热能力W | 3000 |
| 最大气体处理能力 | 30m³/h |
| 压力范围 | 0.6~0.8Mpa |
| 换热器类型 | 板式换热器 |
| 接管口径（进口） | Rc1/2 |
| 接管口径（出口） | Rc3/8 |
| 电压V | 1~220V±10［%］,50Hz±5Hz |
| 高温保护 | 温度传感器 |
| 高压保护 | 压力传感器 |
| 压缩机过载 | 断路器 |
| 流量保护 | 流量计 |
| 漏电保护 | 漏电保护器 |
| 外观尺寸mm | 510W*780D*1100H(mm) |
| 重量kg | 260 |
| 机组噪音dB（A） | 70 |
