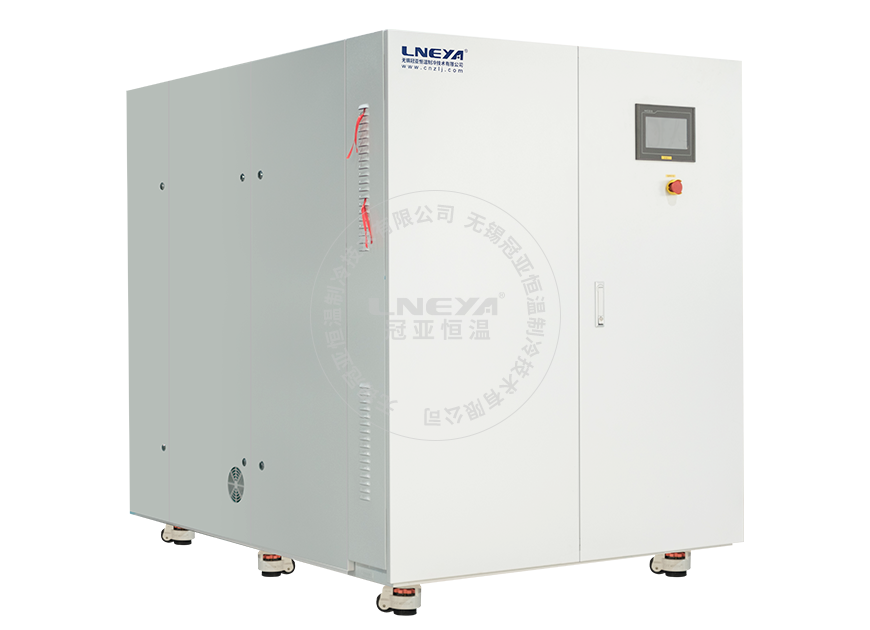

低温蒸汽加热循环器
该系列产品广泛应用在化工、制药等领域， 主要用于温度控制，保障反应效率与产品质量。 采用低压技术低温加热，可实现55-100°℃蒸汽加热 应用相变热温度响应速度快，加热效率高； 应用蒸汽直接加热，减少换热器二次能量损耗； 可实控低压蒸汽温度土1°C。
SHC系列
采⽤⾼温降温⼯艺，实现300℃~50℃降温；配备加热冷却⼀体容器，换热⾯积⼤，升温和降温的速率很快，导热油的需求量也⽐较⼩；可实现连续升降温;整个循环是密闭的，⾼温没有油雾挥发，导热油不会被氧化和褐化；带有矫正内循环温度探头PT100的功能；整个系统的液体循环是密闭的，系统带有膨胀容器，膨胀容器和液体循环是绝热的，并不参与液体循环，只是机械的连接。
低温蒸汽加热循环器
| 型号 | SHC-100 | SHC-200 | SHC-400 | SHC-600 | ||
| 真空蒸汽温度范围(℃) | 55~100℃（可扩展至150℃） | 55~100℃（可扩展至150℃） | 55~100℃（可扩展至150℃） | 55~100℃（可扩展至150℃） | ||
| 真空蒸汽温度精度 | 设定温度±1℃ | 设定温度±1℃ | 设定温度±1℃ | 设定温度±1℃ | ||
| 最大供汽管线数量 | 1 | 1 | 1 | 1 | ||
| 单管线最大真空蒸汽量(kgh) | 100 | 200 | 400 | 600 | ||
| 单管线最大加热热量(kW)[Mcal/h] | 60kW | 120kW | 230kW | 345kW | ||
| （52Mcal/h） | （103Mcal/h） | （198Mcal/h） | （297Mcal/h） | |||
| 供应蒸汽入口压力(MPaG) | 0.1至0.2 | 0.1至0.2 | 0.1至0.2 | 0.1至0.37 | ||
| 真空发生 装置 | 冷凝水负载(kg/h) | 100 | 200 | 400 | 600 | |
| 排放速度(L/s) | 3 | 3 | 6 | 6 | ||
| 电机功率(kW) | 4 | 4 | 4 | 6.5 | ||
| 电源 | AC380V (50H) 三相 | AC380V (50H) 三相 | AC380V (50H) 三相 | AC380V (50H) 三相 | ||
| 安全规格(电机、控制阀、传感器) | 标配不防爆（可选防爆） | 标配不防爆（可选防爆） | 标配不防爆（可选防爆） | 标配不防爆（可选防爆） | ||
| 材质 | 泵 | 过流部件SUS304不锈钢 | 过流部件SUS304不锈钢 | 过流部件SUS304不锈钢 | 过流部件SUS304不锈钢 | |
| 水罐 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | ||
| 喷射器 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | ||
| 喷嘴/扩散器 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | ||
| 连接方式 | 蒸汽入口 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | |
| 蒸汽出口 | DN50 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 | ||
| 蒸汽冷凝水入口 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | ||
| 溢流连接 | DN40 PN16 | DN65 PN16 | DN65 PN16 | DN65 PN16 | ||
| 补水入口 | DN25 PN16 | DN25 PN16 | DN25 PN16 | DN25 PN16 | ||
| 冷却水入口 | DN25 PN16 | DN32 PN16 | DN32 PN16 | DN32 PN16 | ||
| 外形尺寸 | 1500×1200×1850 | 1600×1400×1850 | 1800*1400*2100 | 1800*1400*2300 | ||
1.额定测试条件：干球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
