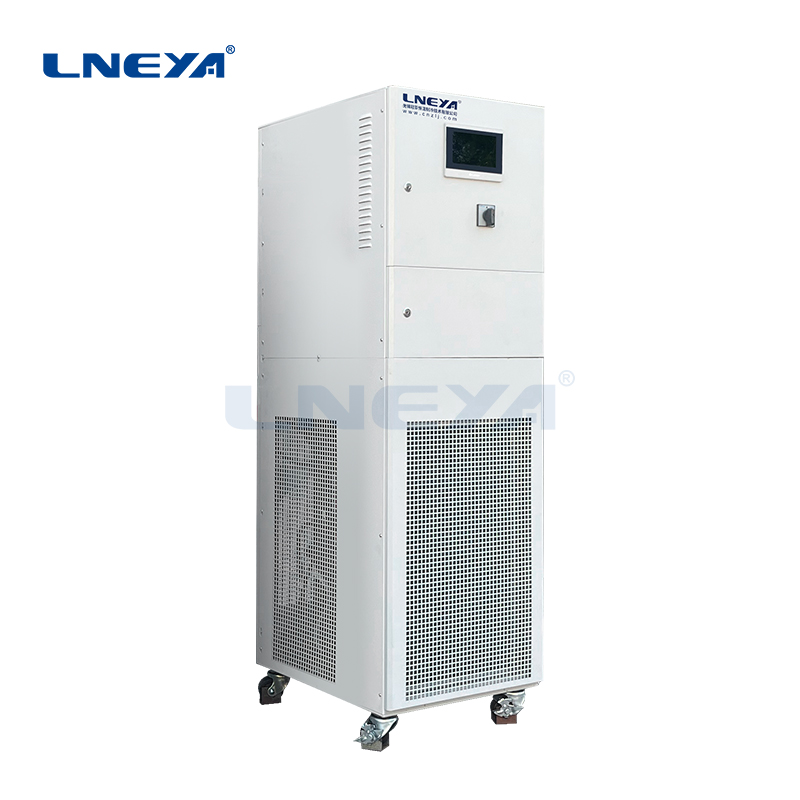

UST系列
- 采⽤高温降温⼯艺，实现300℃~50℃降温；
- 配备加热冷却⼀体容器，换热⾯积⼤，升温和降温速率很快，导热油需求量也⽐较⼩；
- 可实现连续升降温；
- 循环密闭系统，⾼温没有油雾挥发，导热油不会被氧化和褐化；
- 带有矫正内循环温度探头PT100功能；
- 整个系统的液体循环是密闭的，系统带有膨胀容器，膨胀容器和液体循环是绝热的，不参与液体循环，只是机械连接；
UST系列
UST系列采⽤⾼温降温⼯艺，实现300℃~50℃降温；配备加热冷却⼀体容器，换热⾯积⼤，升温和降温速率很快，导热油需求量也⽐较⼩；可实现连续升降温；循环密闭系统，⾼温没有油雾挥发，导热油不会被氧化和褐化；带有矫正内循环温度探头PT100功能；整个系统的液体循环是密闭的，系统带有膨胀容器，膨胀容器和液体循环是绝热的，不参与液体循环，只是机械连接，膨胀容器中的介质低于60℃；许可通⼊15℃的循环⽔，使系统可控温度范围扩展到25℃~300℃。
UST 10℃～+300℃
| 型号 | UST-5530 UST-5530W | UST-7530 UST-7530W | UST-A1030 UST-A1030W | UST-A1530W | UST-A2530W | UST-A3830W | UST-A6030W | UST-A9530W | |
| 介质温度范围 | RT+10℃～+300℃ | ||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制25段步骤 | ||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | ||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||
| 导热介质温控精度 | ±0.5℃ | ±1℃ | |||||||
| 反应物料温控精度 | ±1℃ | ||||||||
| 加热功率 kW | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 冷却能力 kW AT | 300 ℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 |
| 200 ℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 100 ℃ | 4 | 5 | 7 | 12 | 20 | 30 | 48 | 76 | |
| 65 ℃ | 1.8 | 2.2 | 3 | 5 | 8.5 | 12 | 19 | 30 | |
| 流量/压力 MAX L/min bar |
35 | 50 | 50 | 110 | 150 | 200 | 250 | 400 | |
| 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | |
| 标配冷却器 | 铜管铝翅⽚⻛冷冷凝器 | 板式换热器/列管换热器 | |||||||
| 冷却水接口（仅带W水冷型） | ZG1/2 | ZG1/2 | ZG1/2 | ZG3/4 | DN20 PN16 | DN25 PN16 | DN32 PN16 | DN40PN16 | |
| 外形尺寸 cm | 40*70*130 | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | |
| 重量kg | 110 | 120 | 160 | 195 | 265 | 395 | 615 | 950 | |
| 标准电源 | 三相380V/50Hz 7kW MAX |
三相380V/50Hz 9kW MAX |
三相380V/50Hz 12kW MAX |
三相380V/50Hz 17kW MAX |
三相380V/50Hz 28kW MAX |
三相380V/50Hz 41kW MAX |
三相380V/50Hz 65kW MAX |
三相380V/50Hz 96kW MAX |
|
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | ||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | ||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | ||||||||
UST 10℃～+360℃
| 型号 | UST-7536W | UST-A1036W | UST-A1536W | UST-A2536W | UST-A3836W | UST-A6036W | UST-A9536W | |
| 介质温度范围 | Water cool+10℃～+360℃ | |||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | |||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | |||||||
| 程序编辑 | 可编制20条程序，每条程序可编制25段步骤 | |||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | |||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | |||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | |||||||
| 导热介质温控精度 | ±0.5℃ | ±1℃ | ||||||
| 反应物料温控精度 | ±1℃ | |||||||
| 加热功率 kW | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 冷却能力 kW AT | 350 ℃ | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 |
| 200 ℃ | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 100 ℃ | 5 | 7 | 12 | 20 | 30 | 48 | 76 | |
| 65 ℃ | 2.2 | 3 | 5 | 8.5 | 12 | 19 | 30 | |
| 流量/压力 MAX L/min bar |
50 | 50 | 110 | 150 | 200 | 250 | 400 | |
| 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | |||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | |||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG1 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | |
| 标配冷却器 | 板式换热器/列管换热器 | |||||||
| 冷却水接口（仅带W水冷型） | ZG1/2 | ZG1/2 | ZG3/4 | DN20 PN16 | DN25 PN16 | DN32 PN16 | DN40PN16 | |
| 外形尺寸 cm | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | |
| 重量kg | 120 | 160 | 195 | 265 | 395 | 615 | 950 | |
| 标准电源 | 三相380V/50Hz 9kW MAX |
三相380V/50Hz 12kW MAX |
三相380V/50Hz 17kW MAX |
三相380V/50Hz 28kW MAX |
三相380V/50Hz 41kW MAX |
三相380V/50Hz 65kW MAX |
三相380V/50Hz 96kW MAX |
|
| 外壳材质 | 冷轧板喷塑 （RAL7035） | |||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | |||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | |||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | |||||||
