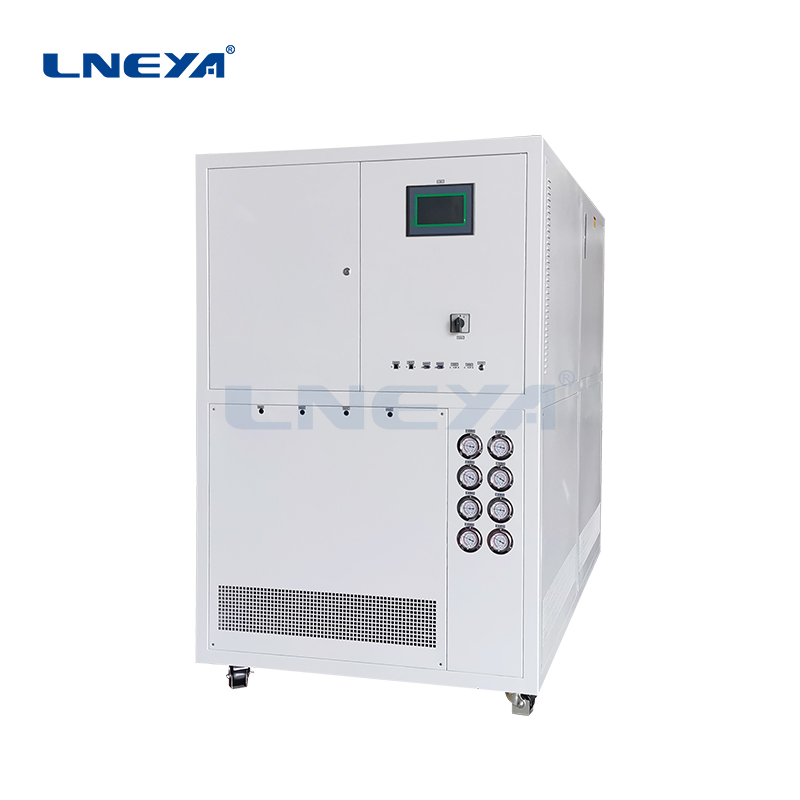

VOCs冷凝捕集回收
应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备，通过降低温度液化捕集分离到收集罐中，其他气体排放，从而实现气体的冷凝捕集回收。
| YQL1-3W | YQL1-4W | YQL1-6W | YQL1-10W | YQL1-15W | YQL1-20W | YQL1-30W | YQL1-40W | YQL1-55W | YQL1-75W | YQL1-100W | |
| 温度范围 | 5℃~40℃ | ||||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | ||||||||||
| 压⼒监控 | 蒸发捕集器进出口防冰堵压力监控保护 | ||||||||||
| 化霜控制 | 可根据压力监控，进行化霜控制 | ||||||||||
| 制冷量 kw @5℃ | 2.8 | 6.7 | 9.9 | 17.5 | 25.2 | 33.6 | 44.5 | 67 | 114 | 164 | 234 |
| 换热器材质 | SUS304 | ||||||||||
| ⽓进出⼝径 | DN32 PN16 | DN40 PN16 | DN80 PN16 | DN100 PN16 | DN125 PN16 | DN150 PN16 | DN150 PN16 | DN200 PN16 | DN250 PN16 | DN300 PN16 | DN300 PN16 |
| 冷凝方式 | 直冷 | ||||||||||
| 回收液储罐 | 50L | 100L | 100L | 200L | 200L | 200L | 200L | 300L | 300L | 500L | 500L |
| 排液⼝⼝径 | DN15 | DN15 | DN15 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 |
| 显⽰与记录 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||||||
| 压缩机 | 转子/活塞/涡旋/螺杆压缩机 | ||||||||||
| 制冷剂 | R404A/R410A | ||||||||||
| 冷却水流量/口径（≤32℃） | 1200L/H ZG1/2 | 2600L/H ZG1 | 2600L/H ZG1 | 4000L/H DN32 | 6m³/h DN40 | 8m³/h DN40 | 12m³/h DN50 | 18m³/h DN65 | 28m³/h DN80 | 36m³/h DN80 | 50m³/h DN100 |
| 标准电源 380V/50Hz MAX | 3kW | 4kW | 6kW | 10kW | 15kW | 19kW | 28kW | 38kW | 50kW | 70kW | 82kW |
| 尺⼨cm | 80*120*185 | 100*150*185 | 100*150*185 | 145*200*205 | 145*200*205 | 145*200*205 | 145*260*225 | 145*340*225 | 170*350*245 | 170*500*245 | 170*500*245 |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||||||||
| 输送泵 | 可选配安装回收输送泵 | ||||||||||
| 选配 | 隔离防爆ExdIICT4,ExdIIBT4 | ||||||||||
| 型号 | YQL4-4W | YQL4-6W | YQL4-8W | YQL4-12W | YQL4-20W | YQL4-30W | YQL4-40W | YQL4-50W | YQL4-75W | YQL4-100W | YQL4-150W | YQL4-230W |
| 温度范围 | -40℃~0℃ | |||||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | |||||||||||
| 压⼒监控 | 蒸发捕集器进出口防冰堵压力监控保护 | |||||||||||
| 化霜控制 | 可根据压力监控，进行化霜控制 | |||||||||||
| 制冷量 kw @-35℃ | 2.8 | 4.2 | 5.4 | 7.6 | 12.4 | 19.2 | 25 | 33.4 | 45.6 | 55.5 | 86.4 | 126.8 |
| 换热器材质 | SUS304 | |||||||||||
| ⽓进出⼝径 | DN32 PN16 | DN40 PN16 | DN80 PN16 | DN100 PN16 | DN100 PN16 | DN125 PN16 | DN125 PN16 | DN150 PN16 | DN150 PN16 | DN200 PN16 | DN250 PN16 | DN300 PN16 |
| 冷凝方式 | 直冷 | |||||||||||
| 回收液储罐 | 30L | 30L | 50L | 100L | 100L | 200L | 200L | 200L | 300L | 300L | 300L | 500L |
| 排液⼝⼝径 | DN15 | DN15 | DN15 | DN15 | DN15 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 |
| 显⽰与记录 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | |||||||||||
| 压缩机 | 转子/活塞/涡旋/螺杆压缩机 | |||||||||||
| 制冷剂 | R404A/R410A | |||||||||||
| 冷却水流量/口径（≤32℃） | 1500L/H ZG3/4 | 2400L/H ZG1 | 3000L/H ZG1 | 4000L/H DN32 | 6m³/h DN40 | 12m³/h DN50 | 15m³/h DN50 | 18m³/h DN65 | 25m³/h DN80 | 25m³/h DN80 | 25m³/h DN80 | 46m³/h DN100 |
| 标准电源 380V/50Hz MAX | 4kW | 6kW | 8kW | 12kW | 15kW | 28kW | 38kW | 50kW | 70kW | 80kW | 120kW | 184kW |
| 尺⼨cm | 100*150*185 | 120*150*185 | 120*150*185 | 145*200*205 | 145*200*205 | 170*260*225 | 170*340*225 | 225*350*245 | 225*500*245 | 225*500*245 | 225*600*245 | 245*700*265 |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | |||||||||||
| 输送泵 | 可选配安装回收输送泵 | |||||||||||
| 选配 | 隔离防爆ExdIICT4,ExdIIBT4 | |||||||||||
| 型号 | YQL8-3W | YQL8-5W | YQL8-8W | YQL8-12W | YQL8-20W | YQL8-40W | YQL8-55W | YQL8-75W | YQL8-100W | YQL8-150W | YQL8-180W | YQL8-230W |
| 温度范围 | -40℃~-80℃ | |||||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | |||||||||||
| 压⼒监控 | 蒸发捕集器进出口防冰堵压力监控保护 | |||||||||||
| 化霜控制 | 可根据压力监控，进行化霜控制 | |||||||||||
| 制冷量 kw @-75℃ | 1.0 | 1.7 | 3.4 | 5.8 | 8.4 | 16.7 | 25 | 33.4 | 50 | 67 | 86 | 109 |
| 换热器材质 | SUS304 | |||||||||||
| ⽓进出⼝径 | DN32 PN16 | DN40 PN16 | DN80 PN16 | DN100 PN16 | DN125 PN16 | DN150 PN16 | DN200 PN16 | DN200 PN16 | DN250 PN16 | DN250 PN16 | DN250 PN16 | DN300 PN16 |
| 冷凝方式 | 直冷 | |||||||||||
| 回收液储罐 | 30L | 30L | 50L | 50L | 100L | 100L | 200L | 200L | 200L | 300L | 300L | 300L |
| 排液⼝⼝径 | DN15 | DN15 | DN15 | DN15 | DN15 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 |
| 显⽰与记录 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | |||||||||||
| 压缩机 | 转子/活塞/涡旋/螺杆压缩机 | |||||||||||
| 制冷剂 | R404A/R410A/R23/R508B | |||||||||||
| 冷却水流量/口径（≤32℃） | 1800L/H ZG3/4 | 2400L/H ZG1 | 4000L/H DN32 | 6m³/h DN40 | 8m³/h DN40 | 15m³/h DN50 | 20m³/h DN65 | 26m³/h DN65 | 34m³/h DN80 | 54m³/h DN100 | 68m³/h DN125 | 79m³/h DN125 |
| 标准电源 380V/50Hz MAX | 6kW | 9kW | 12kW | 18kW | 30kW | 60kW | 83kW | 112kW | 150kW | 170kW | 210kW | 256kW |
| 尺⼨cm | 100*150*185 | 120*150*185 | 120*150*185 | 145*200*205 | 145*200*205 | 170*260*225 | 170*340*225 | 225*350*245 | 225*500*245 | 245*600*265 | 245*700*265 | 245*700*265 |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | |||||||||||
| 输送泵 | 可选配安装回收输送泵 | |||||||||||
| 选配 | 隔离防爆ExdIICT4,ExdIIBT4 | |||||||||||
| 型号 | YQH-7515 YQH-7515W |
YQH-7515EX1 YQH-7515WEX1 |
YQH-7530 YQH-7530W |
YQH-7530EX1 YQH-7530WEX1 |
YQH-7550 YQH-7550W |
YQH-7550EX1 YQH-7550WEX1 |
| ⽓体流量 | 15m³/h | 15m³/h | 30m³/h | 30m³/h | 50m³/h | 50m³/h |
| 最低温度 | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ |
| 第⼀级温度 | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ |
| 冷箱承压 | 8bar | 8bar | 8bar | 8bar | 8bar | 8bar |
| 换热⾯积 | 1.5㎡ *2 | 1.5㎡ *2 | 3㎡ *2 | 3㎡ *2 | 5㎡ *2 | 5㎡ *2 |
| 换热器材质 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
| 压⼒监控 | 一二级蒸发捕集器进出口防冰堵压力监控保护 | |||||
| 化霜控制 | 可根据压力监控，进行化霜控制 | |||||
| ⽓进出⼝径 | DN25 PN16 | DN25 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 |
| 回收液储罐 | 7L 可选配安装回收输送泵 | 10L 可选配安装回收输送泵 | 15L 可选配安装回收输送泵 | |||
| 排液⼝⼝径 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 |
| 控制系统 | 西门子PLC | |||||
| 显⽰与记录 | 7寸彩色触摸屏 | |||||
| 压缩机 | 艾默生谷轮涡旋柔性压缩机 （防爆为环氧树脂封装处理） | |||||
| 电源 MAX | 3kW 380V 50HZ | 3kW 380V 50HZ | 5kW 380V 50HZ | 5kW 380V 50HZ | 8kW 380V 50HZ | 8kW 380V 50HZ |
| 尺⼨ cm | 65*85*185 | 90*85*185 | 80*120*185 | 100*140*195 | 100*150*185 | 100*170*195 |
| 冷却⽔ 25度 | 1300L/H 1BAR~4BAR ZG3/4 | 1800L/H 1BAR~4BAR ZG3/4 | 3000L/H 1BAR~4BAR ZG3/4 | |||
