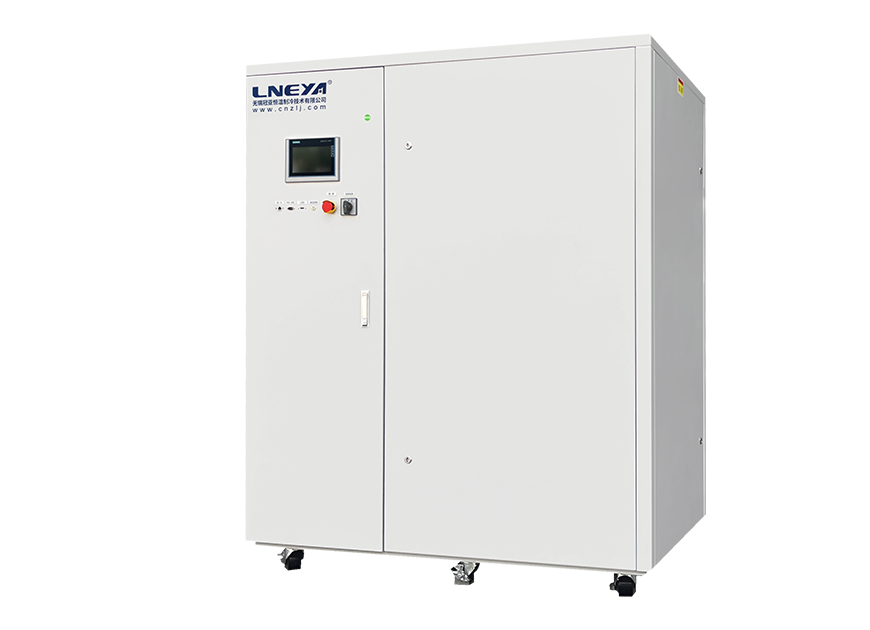

LTZ变频系列低温冷冻机
Chiller高精度制冷循环器
2615
LTZ系列低温冷冻机采用变频技术，实现产品⾼效节能。变频压缩机组通过内置变频装置随时根据⽤⼾冷热负荷需求改变直流压缩机的运⾏转速，从⽽避免压缩机与电加热满负荷对抗，保持机组稳定的⼯作状态，达到节能效果。
⾼效节能：变频压缩机组通过内置变频装置随时根据⽤⼾冷热负荷需求改变直流压缩机的运⾏转速，从⽽避免压缩机与电加热满负荷对抗，保持机组稳定的⼯作状态，达到节能效果；
快速制冷：变频机组采⽤先进的变频技术，精确控制压缩和⻛机运⾏转速，通过电⼦膨胀阀智能调节，快速制冷；
环境适应性⾼：变频机组采⽤低频启动，启动电流⼩，对电⽹冲击⼩。对电压适应性较强，可宽电压范围下启动；
产品特点
特点一控温范围：-115℃～30℃
特点二控温精度：±0.3℃
特点三采用变频技术，实现产品⾼效节能
特点四变频机组采⽤变频涡旋或双转⼦压缩机，实现超低噪⾳
LTZ 5℃~+90℃
| 型号 | LTZ-2H LTZ-2WH |
LTZ-4H LTZ-4WH |
LTZ-6H LTZ-6WH |
LTZ-10H LTZ-10WH |
|
| 温度范围 | 5℃～90℃ (乙二醇水溶液） | ||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||
| 控温精度 | ±0.3℃ | ||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||
| 加热功率 | 3.5kW | 5.5kW | 7.5kW | 15kW | |
| 制冷量 | 10℃ | 4kW | 8 kW | 12kW | 20kW |
| 流量/压力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||
| 蒸发器 | 板式换热器 | ||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R407C | ||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | |
| 标准电源 | 三相380V/50Hz 7kW MAX |
三相380V/50Hz 12kW MAX |
三相380V/50Hz 17kW MAX |
三相380V/50Hz 29kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||
| 通信协议 | MODBUS RTU协议 RS485接口 | ||||
| 风冷外形尺寸cm | 40*90*165 | 55*110*170 | 55*110*170 | 100*150*195 | |
| 水冷外形尺寸cm | 40*90*165 | 40*90*165 | 40*90*165 | 95*145*185 | |
| 冷却水流量/口径（不超过32℃） | 1.9m³/h ZG3/4 | 3.6m³/h ZG1 | 4m³/h ZG1 | 7.5m³/h DN40 | |
| 重量 | 270kg | 320kg | 360kg | 600kg | |
| 选配电源 | 非标准电源需定制 | ||||
LTZ -40℃~+90℃
| 型号 | LTZ4-2H LTZ4-2WH |
LTZ4-4H LTZ4-4WH |
LTZ4-6H LTZ4-6WH |
LTZ4-10H LTZ4-10WH |
|
| 温度范围 | -40℃～90℃ | ||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||
| 控温精度 | ±0.3℃ | ||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||
| 加热功率 | 2.5kW | 5.5kW | 7.5kW | 10kW | |
| 制冷量 | -15℃ | 2kW | 4.5kW | 7kW | 11.5kW |
| -35℃ | 0.7kW | 1.5kW | 2.3kW | 3.8kW | |
| 流量/压力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||
| 蒸发器 | 板式换热器 | ||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R-404A/R507 | ||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | |
| 标准电源 | 三相380V/50Hz 6kW MAX | 三相380V/50Hz 11.5kW MAX | 三相380V/50Hz 15kW MAX | 三相380V/50Hz 25kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||
| 通信协议 | MODBUS RTU协议 RS485接口 | ||||
| 风冷外形尺寸cm | 40*90*165 | 55*70*175 | 65*85*185 | 70*85*185 | |
| 水冷外形尺寸cm | 40*90*165 | 55*70*175 | 65*85*185 | 70*85*185 | |
| 冷却水流量/口径（不超过32℃） | 1.4m³/h ZG1/2 | 2.4m³/h ZG3/4 | 3.6m³/h ZG1 | 4.6m³/h ZG1 1/2 | |
| 重量 | 180kg | 260kg | 320kg | 390kg | |
| 选配电源 | 非标准电源需定制 | ||||
LTZ 10℃~30℃
| 型号 | LTZ-6 LTZ-6W |
LTZ-10 LTZ-10W |
LTZ-15 LTZ-15W |
LTZ-20W | LTZ-30W | LTZ-40W |
| 温度范围 | 10℃～30℃（ 低于10℃使用乙二醇水溶液） | |||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | |||||
| 控温精度 | ±0.5℃ | |||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | |||||
| 制冷量 20℃ | 23kW | 40kW | 58kW | 79kW | 110kW | 155kW |
| 流量/压力 MAX | 5m³/h 2bar | 5m³/h 2bar | 11m³/h 2bar | 14m³/h 2bar | 19m³/h 2bar | 28m³/h2bar |
| 压缩机 | 品牌压缩机（变频） | 品牌压缩机 | ||||
| 蒸发器 | 板式换热器 | |||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | |||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R407C | R410A | ||||
| 接口尺寸 | DN25 | DN32 | DN40 | DN50 | DN50 | DN65 |
| 标准电源 | 三相380V/50Hz 9kW MAX |
三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max |
三相380V/50Hz 26kW | 三相380V/50Hz 38kW | 三相380V/50Hz 48kW |
| 风冷外形尺寸cm | 55*110*170 | 100*150*195 | 145*245*225 | 145*245*225 | / | / |
| 水冷外形尺寸cm | 40*90*165 | 95*145*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 |
| 冷却水流量/口径（不超过32℃） | 4m³/h DN25 | 10m³/h DN40 | 14m³/h DN50 | 17m³/h DN50 | 25m³/h DN65 | 38m³/h DN50 |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg |
| 选配电源 | 非标准电源需定制 | |||||
LTZ -25℃~30℃
| 型号 | LTZ2-6 LTZ2-6W |
LTZ2-10 LTZ2-10W |
LTZ2-15 LTZ2-15W |
LTZ2-20W | LTZ2-30W | LTZ2-40W | |
| 温度范围 | -25℃～30℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -5℃ | 10.2kW | 18kW | 26.5kW | 28.4kW | 58.5kW | 64.5kW |
| -15℃ | 7kW | 11kW | 16.2kW | 18.2kW | 39.6kW | 43.32kW | |
| 流量/压力 MAX | 2.5m³/h 2bar | 4.2m³/h 2bar | 6m³/h 2bar | 6.7m³/h 2bar | 15m³/h 2bar | 15m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R507 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN50 | DN50 | |
| 标准电源 | 三相380V/50Hz 9kW MAX |
三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max |
三相380V/50Hz 25kW Max |
三相380V/50Hz 35kW MAX |
三相380V/50Hz 38kW MAX |
|
| 风冷外形尺寸cm | 55*110*170 | 100*150*195 | 100*150*215 | / | / | / | |
| 水冷外形尺寸cm | 40*90*165 | 95*145*185 | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 冷却水流量/口径（≤32℃） | 4m³/h DN25 | 6.5m³/h DN32 | 9m³/h DN40 | 9m³/h DN40 | 19m³/h DN65 | 21m³/h DN65 | |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg | |
| 选配电源 | 非标准电源需定制 | ||||||
LTZ -45℃~20℃
| 型号 | LTZ4-6 LTZ4-6W |
LTZ4-10 LTZ4-10W |
LTZ4-15 LTZ4-15W |
LTZ4-20W | LTZ4-30W | LTZ4-40W | |
| 温度范围 | -45℃～20℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -20℃ | 5.7kW | 9.9kW | 14.8kW | 18.5kW | 28.1kW | 32.4kW |
| -35℃ | 2.85kW | 5.03kW | 7.7kW | 10.8kW | 14.5kW | 17.4kW | |
| 流量/压力 MAX | 1.5m³/h 2bar | 2.4m³/h 2bar | 3.5m³/h 2bar | 4.5m³/h 2bar | 6.8m³/h 2bar | 7.7m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A | ||||||
| 接口尺寸 | DN15 | DN20 | DN25 | DN25 | DN32 | DN40 | |
| 标准电源 | 三相380V/50Hz 7.5kW MAX |
三相380V/50Hz 14kW MAX |
三相380V/50Hz 15kW MAX |
三相380V/50Hz 23kW MAX |
三相380V/50Hz 35kW MAX |
三相380V/50Hz 38kW MAX |
|
| 风冷外形尺寸cm | 55*110*170 | 80*120*185 | 100*150*185 | / | / | / | |
| 水冷外形尺寸cm | 40*90*165 | 80*120*185 | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 冷却水流量/口径（≤32℃） | 4m³/h DN25 | 4.9m³/h DN32 | 8.3m³/h DN40 | 9m³/h DN40 | 16m³/h DN50 | 20m³/h DN65 | |
| 重量 | 340kg | 650kg | 800kg | 950kg | 1100kg | 1350kg | |
| 选配电源 | 非标准电源需定制 | ||||||
LTZ -60℃~-30℃
| 型号 | LTZ6-6 LTZ6-6W |
LTZ6-10 LTZ6-10W |
LTZ6-15 LTZ6-15W |
LTZ6-20W | LTZ6-30W | LTZ6-40W | |
| 温度范围 | -60℃～-30℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -40℃ | 6.2kW | 9.1kW | 12.8kW | 17.5kW | 28kW | 31.7kW |
| -55℃ | 4.9kW | 7.2kW | 10kW | 13.8kW | 22.1kW | 25.1kW | |
| 流量/压力 MAX | 2.4m³/h 2bar | 3.8m³/h 2bar | 5.3m³/h 2bar | 7m³/h 2bar | 10m³/h 2bar | 12.1m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN40 | DN40 | |
| 标准电源 | 三相380V/50Hz 13.5kW MAX |
三相380V/50Hz 21kW MAX |
三相380V/50Hz 28kW MAX |
三相380V/50Hz 43kW MAX |
三相380V/50Hz 63kW MAX |
三相380V/50Hz 73kW MAX |
|
| 风冷外形尺寸cm | 80*120*185 | 100*150*185 | 145*250*225 | / | / | / | |
| 水冷外形尺寸cm | 70*100*185 | 100*150*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 | |
| 冷却水流量/口径（≤32℃） | 5m³/h DN32 | 8m³/h DN40 | 12m³/h DN50 | 14m³/h DN50 | 25m³/h DN65 | 30m³/h DN80 | |
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
| 选配电源 | 非标准电源需定制 | ||||||
LTZ -80℃~-50℃
| 型号 | LTZ8-6 LTZ8-6W |
LTZ8-10 LTZ8-10W |
LTZ8-15 LTZ8-15W |
LTZ8-20W | LTZ8-30W | LTZ8-40W | |
| 温度范围 | -80℃～-50℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -60℃ | 5.8kW | 8.6kW | 12kW | 16.5kW | 26.6kW | 30kW |
| -70℃ | 3.7kW | 5.5kW | 7.7kW | 10.6kW | 17kW | 19.2kW | |
| 流量/压力 MAX | 2.3m³/h 2bar | 3.4m³/h 2bar | 4.6m³/h 2bar | 6.5m³/h 2bar | 11m³/h 2bar | 12m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R508B/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN25 | DN32 | DN40 | DN40 | |
| 标准电源 | 三相380V/50Hz 13.5kW MAX |
三相380V/50Hz 21kW MAX |
三相380V/50Hz 28kW MAX |
三相380V/50Hz 43kW MAX |
三相380V/50Hz 63kW MAX |
三相380V/50Hz 73kW MAX |
|
| 风冷外形尺寸cm | 80*120*185 | 100*150*185 | 145*250*225 | / | / | / | |
| 水冷外形尺寸cm | 70*100*185 | 100*150*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 | |
| 冷却水流量/口径（≤32℃） | 5m³/h DN32 | 8m³/h DN40 | 12m³/h DN50 | 14m³/h DN50 | 25m³/h DN65 | 30m³/h DN80 | |
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
| 电源 | 非标准电源需定制 | ||||||
LTZ -115℃~-80℃
| 型号 | LTZ10-4W | LTZ10-6W | LTZ10-10W | LTZ11-6W | LTZ11-10W | LTZ11-15W | |
| 温度范围 | -100℃～-65℃ | -115℃～-80℃ | |||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 温度反馈 | 温度反馈 PT100 | ||||||
| 制冷量 | -80℃ | 0.8kW | 1.4kW | 2.1kW | |||
| -90℃ | 0.6kW | 1.1kW | 1.7kW | 1.1kW | 1.7kW | 2.8kW | |
| -100℃ | 0.8kW | 1.2kW | 2kW | ||||
| 流量/压力 MAX | 20L/min 2bar | 20L/min 2bar | 30L/min 2bar | 20L/min 2bar | 30L/min 2bar | 40L/min 2bar | |
| 压缩机 | 泰康、谷轮、卡莱尔 | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 变频器 | ABB | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | 混合制冷剂1 | 混合制冷剂2 | |||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc3/4 | Rc3/4 | Rc3/4 | Rc3/4 | |
| 标准电源380V/50Hz MAX |
6kW | 8.5kW | 17kW | 8.5kW | 17kW | 23kW | |
| 水冷外形尺寸cm | 55*100*175 | 70*100*175 | 100*150*185 | 70*100*175 | 100*150*185 | 100*150*185 | |
| 冷却水流量/口径（≤32℃） | 2.5m³/h G3/4 | 3.3m³/h G1 | 9m³/h DN40 | 3.3m³/h G1 | 9m³/h DN40 | 11m³/h DN40 | |
| 重量 | 200kg | 250kg | 450kg | 250kg | 450kg | 600kg | |
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
LTZ 5℃~+90℃
| 型号 | LTZ-2H LTZ-2WH |
LTZ-4H LTZ-4WH |
LTZ-6H LTZ-6WH |
LTZ-10H LTZ-10WH |
|
| 温度范围 | 5℃～90℃ (乙二醇水溶液） | ||||
| 温控控制 | PLC控制器, 控制水箱出口温度 | ||||
| 控温精度 | ±0.3℃ | ||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||
| 加热功率 | 3.5kW | 5.5kW | 7.5kW | 15kW | |
| 制冷量 | 10℃ | 4kW | 8 kW | 12kW | 20kW |
| 流量/压力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||
| 蒸发器 | 板式换热器 | ||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R407C | ||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | |
| 电源 | AC380V 50HZ/ AC460V 50HZ | ||||
| 外壳材质 | 冷轧板喷塑 （REL7035） | ||||
| 通信协议 | MODBUS RTU协议 RS485接口 | ||||
| 风冷外形尺寸mm | 400*900*1650 | 550*1100*1700 | 550*1100*1700 | 1000*1500*1950 | |
| 水冷外形尺寸mm | 400*900*1650 | 400*900*1650 | 400*900*1650 | 950*1450*1850 | |
| 冷却水流量/口径（不超过32℃） | 1.9m³/h ZG3/4 | 3.6m³/h ZG1 | 4m³/h ZG1 | 7.5m³/h DN40 | |
| 标准电源 | 三相380V/50Hz 7kW MAX |
三相380V/50Hz 12kW MAX |
三相380V/50Hz 17kW MAX |
三相380V/50Hz 29kW MAX | |
| 重量 | 270kg | 320kg | 360kg | 600kg | |
LTZ -40℃~+90℃
| 型号 | LTZ4-2H LTZ4-2WH |
LTZ4-4H LTZ4-4WH |
LTZ4-6H LTZ4-6WH |
LTZ4-10H LTZ4-10WH |
|
| 温度范围 | -40℃～90℃ | ||||
| 温控控制 | PLC控制器,控制水箱出口温度 | ||||
| 控温精度 | ±0.3℃ | ||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||
| 加热功率 | 2.5kW | 5.5kW | 7.5kW | 10kW | |
| 制冷量 | -15℃ | 2kW | 4.5kW | 7kW | 11.5kW |
| -35℃ | 0.7kW | 1.5kW | 2.3kW | 3.8kW | |
| 流量/压力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||
| 蒸发器 | 板式换热器 | ||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R-404A/R507A | ||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | |
| 电源 | AC380V 50HZ/ AC460V 50HZ | ||||
| 外壳材质 | 冷轧板喷塑 （REL7035） | ||||
| 通信协议 | MODBUS RTU协议 RS485接口 | ||||
| 风冷外形尺寸mm | 400*900*1650 | 550*700*1750 | 650*850*1850 | 700*850*1850 | |
| 水冷外形尺寸mm | 400*900*1650 | 550*700*1750 | 650*850*1850 | 700*850*1850 | |
| 冷却水流量/口径（不超过32℃） | 1.4m³/h ZG1/2 | 2.4m³/h ZG3/4 | 3.6m³/h ZG1 | 4.6m³/h ZG1 1/2 | |
| 标准电源 | 三相380V/50Hz 6kW MAX | 三相380V/50Hz 11.5kW MAX | 三相380V/50Hz 15kW MAX | 三相380V/50Hz 25kW MAX | |
| 重量 | 180kg | 260kg | 320kg | 390kg | |
LTZ 5℃~30℃
| 型号 | LTZ-6 LTZ-6W |
LTZ-10 LTZ-10W |
LTZ-15 LTZ-15W |
LTZ-20W | LTZ-30W | LTZ-40W |
| 温度范围 | 10℃～30℃（ 5℃～30℃需采用乙二醇水溶液） | |||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | |||||
| 控温精度 | ±0.5℃ | |||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | |||||
| 制冷量 20℃ | 23kW | 40kW | 58kW | 79kW | 110kW | 155kW |
| 流量/压力 MAX | 5m³/h 2bar | 5m³/h 2bar | 11m³/h 2bar | 14m³/h 2bar | 19m³/h 2bar | 28m³/h2bar |
| 压缩机 | 品牌压缩机（变频） | 品牌压缩机 | ||||
| 蒸发器 | 板式换热器 | |||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | |||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R407C | R410A | ||||
| 接口尺寸 | DN25 | DN32 | DN40 | DN50 | DN50 | DN65 |
| 电源 | 400V 50HZ / 460V 60HZ | |||||
| 风冷外形尺寸mm | 550*1100*1700 | 1000*1500*1950 | 1450*2450*2250 | 1200*2400*2200 | / | / |
| 水冷外形尺寸mm | 400*900*1650 | 950*1450*1850 | 1000*1500*1850 | 2000*1450*2050 | 2500*1450*2250 | 2500*1450*2250 |
| 冷却水流量/口径（不超过32℃） | 4m³/h DN25 | 10m³/h DN40 | 14m³/h DN50 | 17m³/h DN50 | 25m³/h DN65 | 38m³/h DN50 |
| 标准电源 | 三相380V/50Hz 9kW MAX |
三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max |
三相380V/50Hz 26kW | 三相380V/50Hz 38kW | 三相380V/50Hz 48kW |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg |
LTZ -25℃~30℃
| 型号 | LTZ2-6 LTZ2-6W |
LTZ2-10 LTZ2-10W |
LTZ2-15 LTZ2-15W |
LTZ2-20W | LTZ2-30W | LTZ2-40W | |
| 温度范围 | -25℃～30℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -5℃ | 10.2kW | 18kW | 26.5kW | 28.4kW | 58.5kW | 64.5kW |
| -15℃ | 7kW | 11kW | 16.2kW | 18.2kW | 39.6kW | 43.32kW | |
| 流量/压力 MAX | 2.5m³/h 2bar | 4.2m³/h 2bar | 6m³/h 2bar | 6.7m³/h 2bar | 15m³/h 2bar | 15m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R507A | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN50 | DN50 | |
| 电源 | 400V 50HZ / 460V 60HZ | ||||||
| 风冷外形尺寸mm | 550*1100*1700 | 1000*1500*1950 | 1000*1500*2150 | 1450*2500*2250 | / | / | |
| 水冷外形尺寸mm | 400*900*1650 | 950*1450*1850 | 1000*1500*1850 | 1000*1500*1850 | 2000*1450*2050 | 2000*1450*2050 | |
| 冷却水流量/口径（≤32℃） | 4m³/h DN25 | 6.5m³/h DN32 | 9m³/h DN40 | 9m³/h DN40 | 19m³/h DN65 | 21m³/h DN65 | |
| 标准电源 | 三相380V/50Hz 9kW MAX |
三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max |
三相380V/50Hz 25kW Max |
三相380V/50Hz | 三相380V/50Hz | |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg | |
LTZ -45℃~20℃
| 型号 | LTZ4-6 LTZ4-6W |
LTZ4-10 LTZ4-10W |
LTZ4-15 LTZ4-15W |
LTZ4-20W | LTZ4-30W | LTZ4-40W | |
| 温度范围 | -45℃～20℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -20℃ | 5.7kW | 9.9kW | 14.8kW | 18.5kW | 28.1kW | 32.4kW |
| -35℃ | 2.85kW | 5.03kW | 7.7kW | 10.8kW | 14.5kW | 17.4kW | |
| 流量/压力 MAX | 1.5m³/h 2bar | 2.4m³/h 2bar | 3.5m³/h 2bar | 4.5m³/h 2bar | 6.8m³/h 2bar | 7.7m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A | ||||||
| 接口尺寸 | DN15 | DN20 | DN25 | DN25 | DN32 | DN40 | |
| 电源 | 400V 50HZ / 460V 60HZ | ||||||
| 风冷外形尺寸mm | 550*1100*1700 | 800*1200*1850 | 1000*1500*1850 | / | / | / | |
| 水冷外形尺寸mm | 400*900*1650 | 800*1200*1850 | 1000*1500*1850 | 1000*1500*1850 | 2000*1450*2050 | 2000*1450*2050 | |
| 冷却水流量/口径（≤32℃） | 4m³/h DN25 | 4.9m³/h DN32 | 8.3m³/h DN40 | 9m³/h DN40 | 16m³/h DN50 | 20m³/h DN65 | |
| 标准电源 | 三相380V/50Hz 7.5kW MAX |
三相380V/50Hz 14kW MAX |
三相380V/50Hz 15kW MAX |
三相380V/50Hz 23kW MAX |
三相380V/50Hz 35kW MAX |
三相380V/50Hz 38kW MAX |
|
| 重量 | 340kg | 650kg | 800kg | 950kg | 1100kg | 1350kg | |
LTZ -60℃~-30℃
| 型号 | LTZ6-6 LTZ6-6W |
LTZ6-10 LTZ6-10W |
LTZ6-15 LTZ6-15W |
LTZ6-20W | LTZ6-30W | LTZ6-40W | |
| 温度范围 | -60℃～-30℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -40℃ | 6.2kW | 9.1kW | 12.8kW | 17.5kW | 28kW | 31.7kW |
| -55℃ | 4.9kW | 7.2kW | 10kW | 13.8kW | 22.1kW | 25.1kW | |
| 流量/压力 MAX | 2.4m³/h 2bar | 3.8m³/h 2bar | 5.3m³/h 2bar | 7m³/h 2bar | 10m³/h 2bar | 12.1m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN40 | DN40 | |
| 电源 | 400V 50HZ / 460V 60HZ | ||||||
| 风冷外形尺寸mm | 700*1000*1850 | 1000*1500*1850 | 1450*2500*2250 | / | / | / | |
| 水冷外形尺寸mm | 700*1000*1850 | 1000*1500*1850 | 1000*1500*1850 | 2000*1450*2050 | 2500*1450*2250 | 2500*1450*2250 | |
| 冷却水流量/口径（≤32℃） | 5m³/h DN32 | 8m³/h DN40 | 12m³/h DN50 | 14m³/h DN50 | 25m³/h DN65 | 30m³/h DN80 | |
| 标准电源 | 三相380V/50Hz 13.5kW MAX |
三相380V/50Hz 21kW MAX |
三相380V/50Hz 28kW MAX |
三相380V/50Hz 43kW MAX |
三相380V/50Hz 63kW MAX |
三相380V/50Hz 73kW MAX |
|
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
LTZ -80℃~-50℃
| 型号 | LTZ8-6 LTZ8-6W |
LTZ8-10 LTZ8-10W |
LTZ8-15 LTZ8-15W |
LTZ8-20W | LTZ8-30W | LTZ8-40W | |
| 温度范围 | -80℃～-50℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -60℃ | 5.8kW | 8.6kW | 12kW | 16.5kW | 26.6kW | 30kW |
| -70℃ | 3.7kW | 5.5kW | 7.7kW | 10.6kW | 17kW | 19.2kW | |
| 流量/压力 MAX | 2.3m³/h 2bar | 3.4m³/h 2bar | 4.6m³/h 2bar | 6.5m³/h 2bar | 11m³/h 2bar | 12m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R508B/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN25 | DN32 | DN40 | DN40 | |
| 电源 | 400V 50HZ / 460V 60HZ | ||||||
| 风冷外形尺寸mm | 700*1000*1850 | 1000*1500*1850 | 1450*2500*2250 | / | / | / | |
| 水冷外形尺寸mm | 700*1000*1850 | 1000*1500*1850 | 1000*1500*1850 | 2000*1450*2050 | 2500*1450*2250 | 2500*1450*2250 | |
| 冷却水流量/口径（≤32℃） | 5m³/h DN32 | 8m³/h DN40 | 12m³/h DN50 | 14m³/h DN50 | 25m³/h DN65 | 30m³/h DN80 | |
| 标准电源 | 三相380V/50Hz 13.5kW MAX |
三相380V/50Hz 21kW MAX |
三相380V/50Hz 28kW MAX |
三相380V/50Hz 43kW MAX |
三相380V/50Hz 63kW MAX |
三相380V/50Hz 73kW MAX |
|
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
LTZ -115℃~-80℃
| 型号 | LTZ10-4W | LTZ10-6W | LTZ10-10W | LTZ11-6W | LTZ11-10W | LTZ11-15W | |
| 温度范围 | -100℃～-65℃ | -115℃～-80℃ | |||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 温度反馈 | 温度反馈 PT100 | ||||||
| 制冷量 | -80℃ | 0.8kW | 1.4kW | 2.1kW | |||
| -90℃ | 0.6kW | 1.1kW | 1.7kW | 1.1kW | 1.7kW | 2.8kW | |
| -100℃ | 0.8kW | 1.2kW | 2kW | ||||
| 流量/压力 MAX | 20L/min 2bar | 20L/min 2bar | 30L/min 2bar | 20L/min 2bar | 30L/min 2bar | 40L/min 2bar | |
| 压缩机 | 泰康、艾默生谷轮、卡莱尔 | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 变频器 | ABB | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压力传感器，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | 混合制冷剂1 | 混合制冷剂2 | |||||
| 接口尺寸 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | |
| 水冷外形尺寸mm | 550*1000*1750 | 700*1000*1750 | 1000*1500*1850 | 700*1000*1750 | 1000*1500*1850 | 1000*1500*1850 | |
| 冷却水流量/口径（≤32℃） | 2.5m³/h G3/4 | 3.3m³/h G1 | 9m³/h DN40 | 3.3m³/h G1 | 9m³/h DN40 | 11m³/h DN40 | |
| 380V/50HZ电源 MAX |
6kW | 8.5kW | 17kW | 8.5kW | 17kW | 23kW | |
| 重量 | 200kg | 250kg | 450kg | 250kg | 450kg | 600kg | |
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
上一篇: LG系列 螺杆机组
下一篇: LT定频系列 冷冻机
