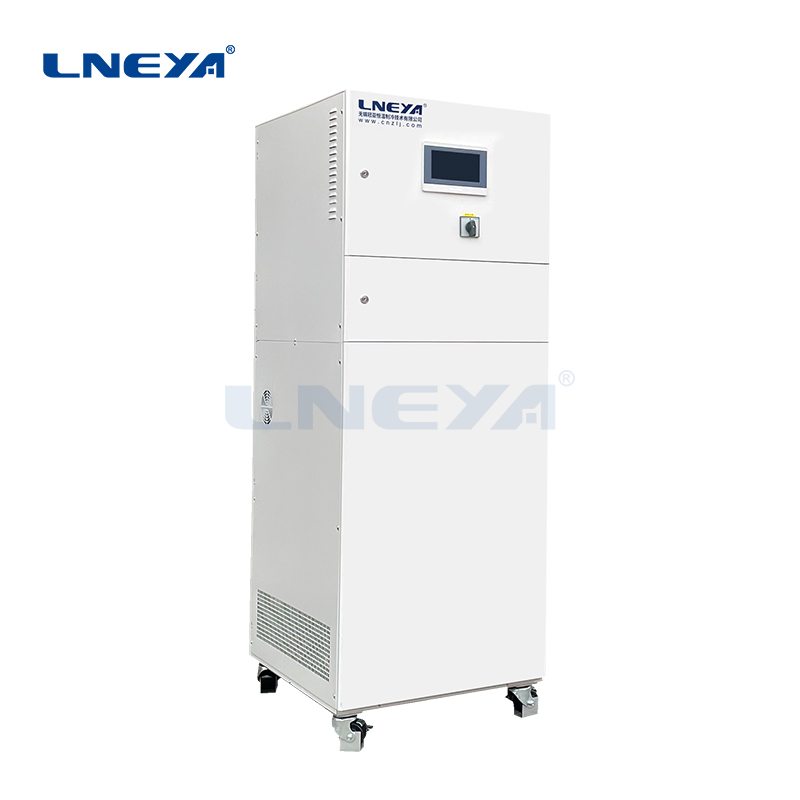

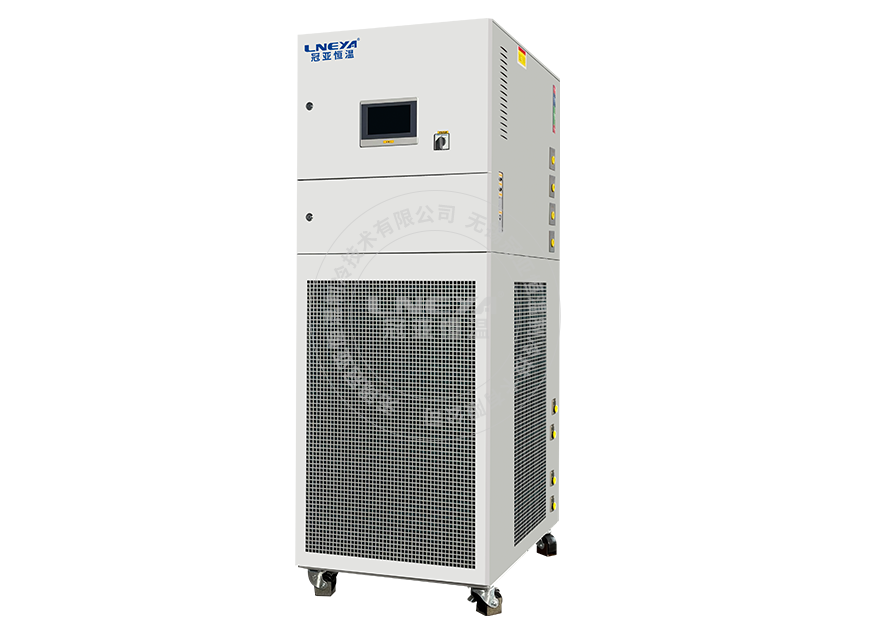

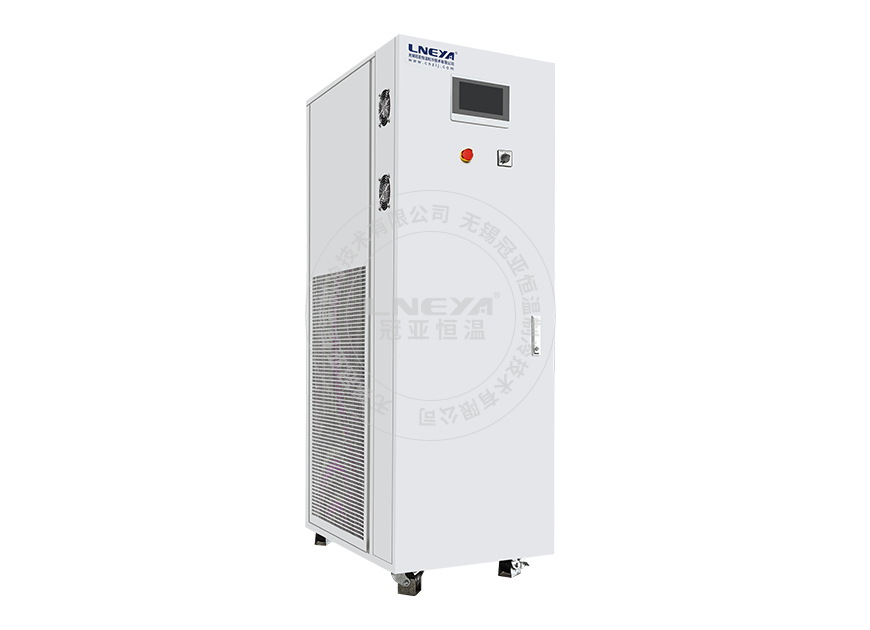

SUNDIW微通道专用控温系列 2024/11/25 制冷加热动态控温系统 774 针对微通道反应器持液量少、换热能⼒强、循环系统 压降⼤特点专门设计开发。 <span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span>
产品详情详细参数针对微通道反应器持液量少、换热能⼒强、循环系统 压降⼤特点专⻔设计开发。 优化温度采样及响应速度，专⻔设计控制算法，能快速响应到控温稳定；增强循环泵能⼒设计，满⾜反应器⾼压降需求；持续⾼温降温技术，满⾜在⾼温放热反应时，需要冷热恒温控制时稳定运⾏。 SUNDIW -70℃～+300℃ 型号 SUNDIW- SUNDIW-120 SUNDIW2-3 SUNDIW2-3W SUNDIW5-4 SUNDIW5-4W SUNDIW7-3 SUNDIW7-3W SUNDIW2-3V SUNDIW2-3WV 介质温度范围 -5°C～120°C -25°C～200°C -45°C～250°C -70°C～200°C -20°C～300°C 控制系统 前馈PID ,无模型自建树算法，PLC控制器 通信协议 MODBUS RTU 协议 RS 485接口 外接入温度反馈 PT100或4～20mA或通信给定（默认PT100) 温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 导热介质温控精度 ±0.3℃ 加热功率 kW 2kW 5.5kW 5.5kW 5.5kW 7.5kW 制冷量 kW 300°C 7.5kW 200°C 5.5kW 5.5kW 5.5kW 7.5kW 100°C 1.5kW 5.5kW 5 kW 5 kW 7.5kW 20°C 1 kW 5.5kW 5 kW 5 kW 5.5kW -15°C 2.5kW 4 kW 4 kW 2.5kW -35°C 1.5kW 3 kW -60°C 1.1kW 流量/压力 MAX L/min bar 7 25 25 25 25 2.5 3 3 3 3 SUNDIW -45℃～+250℃ 型号 SUNDIW- SUNDIW2-3-2T 双温区 SUNDIW2-3W-2T 双温区 SUNDIW5-4-2T 双温区 SUNDIW5-4W-2T 双温区 介质温度范围 -25°C～200°C -45°C～250°C 控制系统 前馈PID ,无模型自建树算法，PLC控制器 通信协议 MODBUS RTU 协议 RS 485接口 外接入温度反馈 PT100或4～20mA或通信给定（默认PT100) 温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 导热介质温控精度 ±0.3℃ 加热功率 kW 5.5kW 5.5kW 5.5kW 5.5kW 制冷量 kW 250°C 5.5kW 5.5kW 200°C 5.5kW 5.5kW 5.5kW 5.5kW 100°C 5kW 5kW 5 kW 5kW 20°C 5kW 5kW 5 kW 5kW -15°C 2 kW 2 kW 4 kW 4kW -35°C 1.5kW 1.5kW 流量/压力 MAX L/min bar 25 25 25 25 3 3 3 3 SUNDIW -70℃～+200℃ 型号 SUNDIW- SUNDIW2-16W-2TExp SUNDIW4-20W-2TExp SUNDIW7-25WExp 介质温度范围 -25～200°C -25～200°C -45～200°C -45～200°C -70～200°C 控制系统 前馈PID ,无模型自建树算法，PLC控制器 通信协议 MODBUS RTU 协议 RS 485接口 外接入温度反馈 PT100或4～20mA或通信给定（默认PT100) 温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 导热介质温控精度 ±0.3℃ 加热功率 kW 38kW 38kW 38kW 38kW 50kW 制冷量 kW 200°C 38kW 38kW 38kW 38kW 50kW 100°C 38kW 38kW 38kW 38kW 50kW 20°C 38kW 38kW 38kW 38kW 50kW -15°C 15kW 15kW 20kW 20kW 40kW -35°C 11kW 11kW 25kW -60°C 12kW 流量/压力 MAX L/min bar 250 250 250 250 250 3 3 3 3 3 1.额定测试条件：干球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。 2.此表数据仅供选型参考，如样册有更新恕不另行通知，请以机组铭牌参数为主。 3.如需特殊非标品定制，请与我司联系。 4.水冷设备需要闭式冷却塔或冷水机供水，如采用开式冷却塔，必须增加过滤器。供水压力1.5bar~4bar SUNDIW -70℃～+300℃ 型号 SUNDIW- SUNDIW-120 SUNDIW2-3 SUNDIW2-3W SUNDIW5-4 SUNDIW5-4W SUNDIW7-3 SUNDIW7-3W SUNDIW2-3V SUNDIW2-3WV 介质温度范围 -5°C～120°C -25°C～200°C -45°C～250°C -70°C～200°C -20°C～300°C 控制系统 前馈PID ,无模型自建树算法，PLC控制器 通信协议 MODBUS RTU 协议 RS 485接口 外接入温度反馈 PT100或4～20mA或通信给定（默认PT100) 温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 导热介质温控精度 ±0.3℃ 加热功率 kW 2kW 5.5kW 5.5kW 5.5kW 7.5kW 制冷量 kW 300°C 7.5kW 200°C 5.5kW 5.5kW 5.5kW 7.5kW 100°C 1.5kW 5.5kW 5 kW 5 kW 7.5kW 20°C 1 kW 5.5kW 5 kW 5 kW 5.5kW -15°C 2.5kW 4 kW 4 kW 2.5kW -35°C 1.5kW 3 kW -60°C 1.1kW 流量/压力 MAX L/min bar 7 25 25 25 25 2.5 3 3 3 3 压缩机 转子/活塞/涡旋压缩机 操作面板 7英寸彩色触摸屏，温度曲线显示、记录 安全防护 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 制冷剂 R404A/R410A/R23/R508B 接口尺寸 ZG1/2 ZG3/4 ZG3/4 ZG3/4 ZG3/4 冷却方式 风冷 风冷+水冷/水冷 风冷+水冷/水冷 风冷+水冷/水冷 风冷+水冷/水冷 冷却水流量/口径（≤32℃） / 1200L/H ZG3/4 1500L/H ZG3/4 1800L/H ZG3/4 1200L/H ZG3/4 风冷外型尺寸 cm 35*56*75 55*70*175 55*70*175 55*80*175 55*70*175 水冷外型尺寸 cm / 45*70*160 45*70*130 55*80*175 45*70*160 重量kg 82KG 195KG 205KG 325KG 245KG 标准电源 380V/50Hz 单相220V 3.1kW 9.5kW MAX 10kW MAX 12kW MAX 15kW MAX 选配 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ SUNDIW -45℃～+250℃ 型号 SUNDIW- SUNDIW2-3-2T 双温区 SUNDIW2-3W-2T 双温区 SUNDIW5-4-2T 双温区 SUNDIW5-4W-2T 双温区 介质温度范围 -25°C～200°C -45°C～250°C 控制系统 前馈PID ,无模型自建树算法，PLC控制器 通信协议 MODBUS RTU 协议 RS 485接口 外接入温度反馈 PT100或4～20mA或通信给定（默认PT100) 温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 导热介质温控精度 ±0.3℃ 加热功率 kW 5.5kW 5.5kW 5.5kW 5.5kW 制冷量 kW 250°C 5.5kW 5.5kW 200°C 5.5kW 5.5kW 5.5kW 5.5kW 100°C 5kW 5kW 5 kW 5kW 20°C 5kW 5kW 5 kW 5kW -15°C 2 kW 2 kW 4 kW 4kW -35°C 1.5kW 1.5kW 流量/压力 MAX L/min bar 25 25 25 25 3 3 3 3 压缩机 转子/活塞/涡旋压缩机 操作面板 7英寸彩色触摸屏，温度曲线显示、记录 安全防护 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 制冷剂 R404A/R410A 接口尺寸 ZG3/4 ZG3/4 ZG3/4 ZG3/4 冷却方式 风冷+水冷/水冷 风冷+水冷/水冷 冷却水流量/口径（≤32℃） 2400L/H ZG1 3000L/H ZG1 风冷外型尺寸 cm 70*100*175 70*100*175 水冷外型尺寸 cm 70*85*175 70*85*175 重量kg 325KG 365KG 标准电源 380V/50Hz 19kW MAX 20kW MAX SUNDIW -70℃～+200℃ 型号 SUNDIW- SUNDIW2-16W-2TExp SUNDIW4-20W-2TExp SUNDIW7-25WExp 介质温度范围 -25～200°C -25～200°C -45～200°C -45～200°C -70～200°C 控制系统 前馈PID ,无模型自建树算法，PLC控制器 通信协议 MODBUS RTU 协议 RS 485接口 外接入温度反馈 PT100或4～20mA或通信给定（默认PT100) 温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 导热介质温控精度 ±0.3℃ 加热功率 kW 38kW 38kW 38kW 38kW 50kW 制冷量 kW 200°C 38kW 38kW 38kW 38kW 50kW 100°C 38kW 38kW 38kW 38kW 50kW 20°C 38kW 38kW 38kW 38kW 50kW -15°C 15kW 15kW 20kW 20kW 40kW -35°C 11kW 11kW 25kW -60°C 12kW 流量/压力 MAX L/min bar 250 250 250 250 250 3 3 3 3 3 压缩机 转子/活塞/涡旋压缩机 操作面板 7英寸彩色触摸屏，温度曲线显示、记录 安全防护 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 制冷剂 R404A/R410A/R23/R508B 接口尺寸 DN50 DN50 DN50 DN50 DN50 冷却水流量/口径（≤32℃） 20m³/H DN65 24m³/H DN65 24m³/H DN65 外型尺寸 cm 250*200*220 250*200*220 250*200*220 重量kg 2500KG 2600KG 2600KG 标准电源 380V/50Hz 110kW MAX 125kW MAX 120kW MAX 1.额定测试条件：干球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。 2.此表数据仅供选型参考，如样册有更新恕不另行通知，请以机组铭牌参数为主。 3.如需特殊非标品定制，请与我司联系。 4.水冷设备需要闭式冷却塔或冷水机供水，如采用开式冷却塔，必须增加过滤器。供水压力1.5bar~4bar 上一篇: SUNDIQ制冷加热循环器 下一篇: SUNDIZ变频系列
