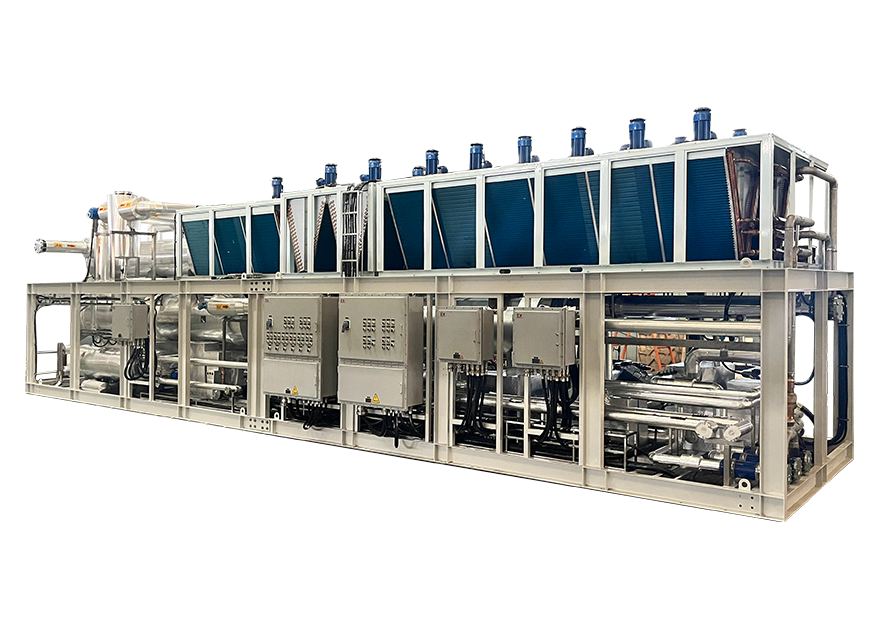

VOCs冷凝回收系统
VOCs冷凝回收装置
31
应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备,通过降低温度液化捕集分离到收集罐中,其他气体排放,从而实现气体的冷凝捕集收。
17851209193
全站搜索
应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备,通过降低温度液化捕集分离到收集罐中,其他气体排放,从而实现气体的冷凝捕集收。
应⽤于⽓体冷凝液化回收。将VOCS⽓体或其他电⼦⽓体通过引⻛机接⼊到设备,通过降低温度液化捕集分离到收集罐中,其他⽓体排放,从⽽实现⽓体的冷凝捕集回收。
⽓体换热系统耐压8bar,可定制耐压25bar换热冷箱;温度范围从-40℃~-75℃,可以满⾜不同温度;蒸发器选⽤板式换热器,体积⼩,停留时间⻓、效率⾼;采⽤丹佛斯膨胀阀、艾默⽣电⼦膨胀阀,控制精度⾼;采⽤西⻔⼦PLC,7⼨彩⾊触摸屏显⽰,进⾏⾃动化控制操作,并具备温度、压⼒曲线显⽰、温度记录U盘、故障报警记录;整机安装,在⼯⼚已将系统测试完毕,⽤⼾只需要将载冷剂管路、冷却⽔管路安装完毕就可运⾏;⼯⼚测试:每台设备均在⼯⼚带负载测试不⼩于12⼩时;
型号 | YQH-7515 / YQH-7515W | YQH-7515EX1 / YQH-7515WEX1 | YQH-7530 / YQH-7530W | YQH-7530EX1 / YQH-7530WEX1 | YQH-7550 / YQH-7550WEX1 | YQH-7550EX1 / YQH-7550WEX1 |
气体流量 | 15m3/h | 15m3/h | 30m3/h | 30m3/h | 50m3/h | 50m3/h |
最低温度 | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ | -75℃ |
第一级温度 | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ | 0℃ |
冷箱承压 | 8bar | 8bar | 8bar | 8bar | 8bar | 8bar |
换热面积 | 1.5m2*2 | 1.5m2*2 | 3m2*2 | 3m2*2 | 5m2*2 | 5m2*2 |
换热器材质 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 |
压力监控 | 一二级蒸发捕集器进出口防冰堵压力监控保护 | |||||
化霜控制 | 可根据压力监控,进行化霜控制 | |||||
气进出口径 | DN25 PN16 | DN25 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 |
回收液储罐 | 7L 可选配安装回收输送泵 | 10L 可选配安装回收输送泵 | 15L 可选配安装回收输送泵 | |||
排液口口径 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 | ZG1/2 |
控制系统 | 西门子PLC | |||||
显示与记录 | 7寸彩色触摸屏 | |||||
压缩机 | 艾默生谷轮涡旋柔性压缩机 (防爆为环氧树脂封装处理) | |||||
电源 380V 50HZ MAX | 3KW | 3KW | 5KW | 5KW | 8KW | 8KW |
尺寸 | 650*850*1850 | 900*850*1850 | 800*1200*1850 | 1000*1400*1950 | 1000*1500*1850 | 1000*1700*1950 |
冷却水(水冷设备)25度 | 1300L/H 1BAR~4BAR G3/4 | 1800L/H 1BAR~4BAR G3/4 | 3000L/H 1BAR~4BAR G3/4 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
