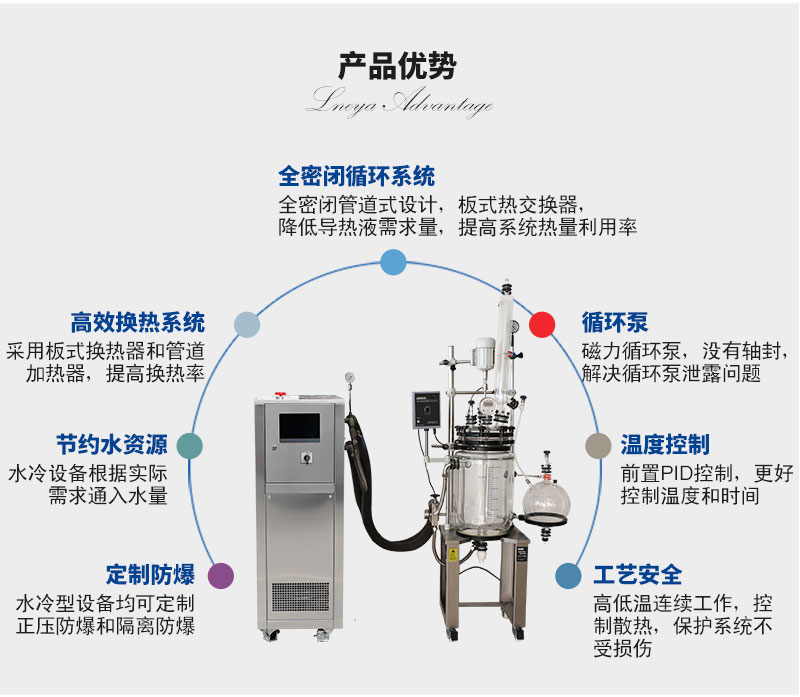

控温系统结构设计原理和功能优势

  • 高温时没有导热介质蒸发出来，而且不需要加压的情况下就可以实现 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃连续控温；
  • 采用全密闭管道式设计，降低导热液需求量的同时，提高系统的热量利用率，达到快速升降温度。 膨胀容器中的导热介质不参与循环，可以降低导热介质在运行中吸收水分和挥发的风险；



型号 UST-5530 UST-5530W UST-7530 UST-7530W UST-A1030 UST-A1030W UST-A1530W UST-A2530W UST-A3830W UST-A6030W UST-A9530W
介质温度范围 RT+10℃～+300℃
控制系统 前馈PID ,无模型自建树算法，PLC控制器
温控模式选择 物料温度控制与设备出口温度控制模式 可自由选择
温差控制 设备出口温度与反应物料温度的温差可控制、可设定
程序编辑 可编制20条程序，每条程序可编制40段步骤
通信协议 MODBUS RTU 协议  RS 485接口，以太网接口
外接入温度反馈 PT100或4～20mA或通信给定（默认PT100)
温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度 ±0.5℃ ±1℃
反应物料温控精度 ±1℃
加热功率 kW 5.5 7.5 10 15 25 38 60 95
冷却能力 kW  AT 300 ℃ 5.5 7.5 10 15 25 38 60 95
200 ℃ 5.5 7.5 10 15 25 38 60 95
100 ℃ 4 5 7 12 20 30 48 76
65 ℃ 1.8 2.2 3 5 8.5 12 19 30
流量/压力 MAX
L/min bar		 35 50 50 110 150 200 250 400
2 2 2 2.5 2.5 2.5 2.5 2.5
操作面板 7英寸彩色触摸屏，温度曲线显示、记录
安全防护 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环系统 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
接口尺寸 ZG3/4 ZG3/4 ZG3/4 ZG1 DN32 PN16 DN40 PN16 DN40 PN16 DN50 PN16
标配冷却器 铜管铝翅⽚⻛冷冷凝器 板式换热器/列管换热器
冷却水接口（仅带W水冷型） ZG1/2 ZG1/2 ZG1/2 ZG3/4 DN20 PN16 DN25 PN16 DN32 PN16 DN40PN16
外形尺寸 cm 40*70*130 45*70*160 45*70*160 70*100*175 70*100*175 80*120*185 150*100*185 200*145*205
重量kg 110 120 160 195 265 395 615 950
电源 380V max 7kW 9kW 12kW 17kW 28kW 41kW 65kW 96kW
外壳材质 冷轧板喷塑 （标准颜色7035）
选配 可选配以太网接口，配置电脑操作软件
选配 选配外置触摸屏控制器，通信线距离10M
选配电源 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相



型号 UST-7536W UST-A1036W UST-A1536W UST-A2536W UST-A3836W UST-A6036W UST-A9536W
介质温度范围 Water cool+10℃～+360℃
控制系统 前馈PID ,无模型自建树算法，PLC控制器
温控模式选择 物料温度控制与设备出口温度控制模式 可自由选择
温差控制 设备出口温度与反应物料温度的温差可控制、可设定
程序编辑 可编制20条程序，每条程序可编制40段步骤
通信协议 MODBUS RTU 协议  RS 485接口，以太网接口
外接入温度反馈 PT100或4～20mA或通信给定（默认PT100)
温度反馈 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度 ±0.5℃ ±1℃
反应物料温控精度 ±1℃
加热功率 kW 7.5 10 15 25 38 60 95
冷却能力 kW  AT 350 ℃ 7.5 10 15 25 38 60 95
200 ℃ 7.5 10 15 25 38 60 95
100 ℃ 5 7 12 20 30 48 76
65 ℃ 2.2 3 5 8.5 12 19 30
流量/压力 MAX
L/min bar		 50 50 110 150 200 250 400
2 2 2.5 2.5 2.5 2.5 2.5
操作面板 7英寸彩色触摸屏，温度曲线显示、记录
安全防护 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环系统 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
接口尺寸 ZG3/4 ZG3/4 ZG1 DN32 PN16 DN40 PN16 DN40 PN16 DN50 PN16
标配冷却器 板式换热器/列管换热器
冷却水接口（仅带W水冷型） ZG1/2 ZG1/2 ZG3/4 DN20 PN16 DN25 PN16 DN32 PN16 DN40PN16
外形尺寸 cm 45*70*160 45*70*160 70*100*175 70*100*175 80*120*185 150*100*185 200*145*205
重量kg 120 160 195 265 395 615 950
电源 380V max 9kW 12kW 17kW 28kW 41kW 65kW 96kW
外壳材质 冷轧板喷塑 （标准颜色7035）
选配 可选配以太网接口，配置电脑操作软件
选配 选配外置触摸屏控制器，通信线距离10M
选配电源 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相
