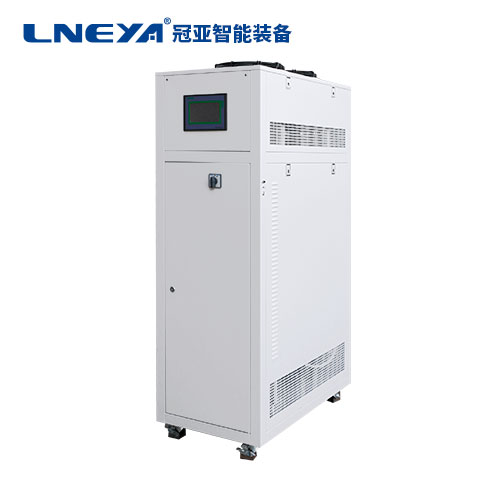

小型气体冷凝液化系统

小型气体冷凝液化系统

产品 气体冷凝系统 1939

功能参数

  • 电源功率(kW):1.2~10
  • 最低制冷量(kW):0.8~5
  • 气体流量(m³/h):5~50
  • 冷箱承压(bar):0.8~5
  • 回收液储罐(L):2~15
  • 冷却方式:水冷/水冷



直接咨询客服询价





应用于将气体(无腐蚀)降温使用,或者作为无腐蚀性气体冷凝液化回收。

  • 气体换热系统耐压25bar;温度范围从-40℃~-75℃,可以满足不同温度;
  • 采用二次过冷技术,制冷迅速,制冷温度低;
  • 采用进口品牌半封闭活塞压缩机、涡旋柔性压缩机、全封闭活塞压缩机;
  • 蒸发器选用套管式换热器,体积小、停留时间长、效率高;
  • 采用丹佛斯膨胀阀、艾默生电子膨胀阀,控温精度高;
  • 采用西门子PLCS7-200/300、LNEYA触键屏显示,进行自动化控制操作;
  • 整机安装,在工厂已将系统测试完毕,用户只需要将载冷剂管路、冷却水管路安装完毕即可运行;
  • 工厂测试:每台冷冻机组均在工厂带负载测试不小于12小时;



型号 YQH-7515 YQH-7515EX1 YQH-7530 YQH-7530EX1 YQH-7550 YQH-7550EX1
YQH-7515W YQH-7515WEX1 YQH-7530W YQH-7530WEX1 YQH-7550W YQH-7550WEX1
气体流量 15m3/h 15m3/h 30m3/h 30m3/h 50m3/h 50m3/h
最低温度 -75℃ -75℃ -75℃ -75℃ -75℃ -75℃
第一级温度 0℃ 0℃ 0℃ 0℃ 0℃ 0℃
冷箱承压 8bar 8bar 8bar 8bar 8bar 8bar
换热面积 1.5m2*2 1.5m2*2 3m2*2 3m2*2 5m2*2 5m2*2
换热器材质 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304
压力监控 一二级蒸发捕集器进出口防冰堵压力监控保护
化霜控制 可根据压力监控,进行化霜控制
气进出口径 DN25 PN16 DN25 PN16 DN40 PN16 DN40 PN16 DN50 PN16 DN50 PN16
回收液储罐 7L  可选配安装回收输送泵 10L  可选配安装回收输送泵 15L 可选配安装回收输送泵
排液口口径 ZG1/2 ZG1/2 ZG1/2 ZG1/2 ZG1/2 ZG1/2
控制系统 西门子PLC
显示与记录 7寸彩色触摸屏
压缩机 艾默生谷轮涡旋柔性压缩机  (防爆为环氧树脂封装处理)
电源  380V 50HZ  MAX 3KW 3KW 5KW 5KW 8KW 8KW
尺寸 650*850*1850 900*850*1850 800*1200*1850 1000*1400*1950 1000*1500*1850 1000*1700*1950
冷却水(水冷设备)25度 1300L/H 1BAR~4BAR  G3/4 1800L/H  1BAR~4BAR  G3/4 3000L/H  1BAR~4BAR  G3/4
