复叠式制冷机组全解析：原理、选型与低温应用场景

什么是复叠式制冷机组？

复叠式制冷机组是一种通过两个独立制冷循环（高温级和低温级）串联工作，实现-40℃至-120℃超低温环境的工业设备。它解决了传统单级压缩制冷在低温工况下效率低、压缩比过大、排气温度过高的问题。典型应用包括医药化工冷阱、反应釜降温、半导体制造、环境试验箱以及深冷速冻等领域。

高温级与低温级的协同工作原理

复叠式制冷机组的核心在于两个独立的制冷回路通过冷凝蒸发器实现热量传递。

高温级回路（高温级压缩机 → 冷凝器 → 膨胀阀 → 冷凝蒸发器）：负责将低温级排出的热量带走，自身运行在中温制冷剂（如R404A、R507A或R290）工况下。

低温级回路（低温级压缩机 → 冷凝蒸发器 → 膨胀阀 → 蒸发器）：使用低温制冷剂（如R23、R508B或R14），在冷凝蒸发器中吸收高温级制冷剂蒸发产生的冷量，从而获得更低的冷凝温度，*终在用户端蒸发器中实现-60℃甚至更低的制冷效果。

两个回路在冷凝蒸发器内完成热交换，形成一个完整的“二级接力”制冷链条。

复叠式制冷的独特优势

突破单级压缩的物理*限：单级压缩在-40℃以下时，压缩比超过12:1，容积效率急剧下降，排气温度超过120℃导致润滑油碳化。复叠式通过分级压缩，每级压缩比控制在合理区间（约6:1），系统运行稳定。

节能效果显著：相比单机自复叠系统，复叠式在-65℃工况下能效比（COP）可提升30%-50%。对于连续运行的化工厂，年节电成本可达数十万元。

温控精度高：采用电子膨胀阀与PID控制，控温精度可达±1℃，满足医药反应釜和科研实验的苛刻要求。

适用场景与不适用场景

***使用复叠式制冷机组的工况：

• 需求温度在-40℃以下、-80℃左右为*经济区间
• 制冷量需求在2kW~50kW之间
• 需要快速降温（降温速率＞5℃/min）的应用，如反应釜夹套降温
• 对温度稳定性要求高（±2℃以内）的工艺

不建议使用复叠式的场景：

• 需求温度高于-30℃：单级压缩或涡旋机组成本更低、维护更简单
• 需求温度低于-100℃：建议考虑三级复叠或混合制冷剂节流制冷
• 制冷量大于100kW且稳定运行：可评估氨冷两级压缩方案
• 间歇性短时使用（每天＜2小时）：液氮制冷初投资更低，且无维护负担

选型关键参数与计算逻辑

确定目标温度与冷量需求：以10m³反应釜从-20℃降至-60℃、降温时间2小时为例，需根据釜体材质、保温层厚度、物料比热容与相变潜热计算热负荷。常用估算公式：Q = (m×c×ΔT)/t + Q_loss。建议预留15%-20%余量。

制冷剂选型匹配：高温级常用R404A（压力适中、易维护）或R507A（*替代）；低温级-50℃~-80℃选R23，-80℃以下考虑R14或R1150。需注意2025年欧盟F-gas法规对GWP值的限制，出口设备建议提前切换至低GWP方案。

压缩机形式选择：活塞式适用于5kW以下小冷量、高压缩比工况；螺杆式在20kW以上具有能效和寿命优势；涡旋式复叠技术近年成熟，适用于中低温热泵场景。

冷凝蒸发器设计形式：板式换热器效率高（传热系数可达3000 W/m²·K）、体积小，但易堵塞，适用于清洁介质；壳管式抗冻能力强、便于清洗，适合水质较差或乙二醇溶液场景。

常见选型误区与澄清

误区一：低温级压缩机越大越好。实际低温级制冷量受高温级冷却能力限制，若高温级配置不足，低温级将因冷凝压力过高而频繁保护停机。正确做法是先确定高温级的冷凝蒸发器匹配换热面积，再选配低温级。

误区二：所有复叠机组都能满负荷长期运行。部分经济型机组按“间歇运行”设计（运行30分钟停15分钟），用于实验室可以，但用于连续化工业生产会快速导致压缩机热保护。采购时需明确标注“24小时连续运行”工况。

误区三：R23与R508B可以互换。两者物性差异大：R23运行压力高但单位容积制冷量大，R508B压力低但冷量小。更换制冷剂需同时调整膨胀阀开度、充注量和保护参数，非专业人员操作可能引发爆管风险。

运维要点与故障预判

油分离器是生命线：低温级压缩机润滑油（通常为POE油）在低温下易凝固，*依靠*油分离器确保回油。建议每2000小时检查油位，每5000小时或每年更换一次油滤芯。

预防回液与液击：低温蒸发器结霜过厚或膨胀阀感温包位置不当易导致液态制冷剂回流。故障前兆是压缩机运行声音变沉闷、壳体结霜，此时需立即停机化霜并检查膨胀阀设定。

定期检漏不可省：R23/R508B分子直径小，泄漏率是R404A的3-5倍。建议每季度使用电子检漏仪检测一次，年泄漏率超过10%需查找漏点并补充制冷剂。

典型故障判断：若高温级频繁高压报警，常见原因为冷凝器脏堵或风机故障；若低温级吸气压力持续偏低，可能是制冷剂泄漏或膨胀阀滤网堵塞。

复叠式与单机自复叠如何选择？

| 对比项 | 复叠式 | 单机自复叠 |

|——–|——–|————|

| *温度 | -120℃ | -80℃左右 |

| 温控精度 | ±1℃ | ±3-5℃ |

| 能效比 | 高（分级压缩） | 中（混合制冷剂效率偏低） |

| 系统复杂度 | 两套系统，维护要求高 | 单套系统，结构简单 |

| 初投资 | 高30%-50% | 低 |

| 适用场景 | 工业连续生产、高精度要求 | 实验室、间歇性使用 |

建议：月运行时间超过300小时且要求温度低于-60℃，选复叠式更经济；间断使用或预算有限，自复叠可满足基本需求。

无锡冠亚恒温制冷技术有限公司的复叠式解决方案

在工业制冷领域，无锡冠亚恒温制冷技术有限公司深耕超低温复叠技术十余年，其生产的复叠式制冷机组覆盖-40℃至-120℃温区，核心优势包括：

• 采用进口比泽尔/谷轮压缩机，支持24小时连续工业运行
• 配备智能化PLC控制与远程监控系统，可实时记录温度曲线并预警异常
• 冷凝蒸发器按满负荷工况设计，不虚标、不过载
• 提供从选型计算、管路配接到安装调试的全流程技术支持

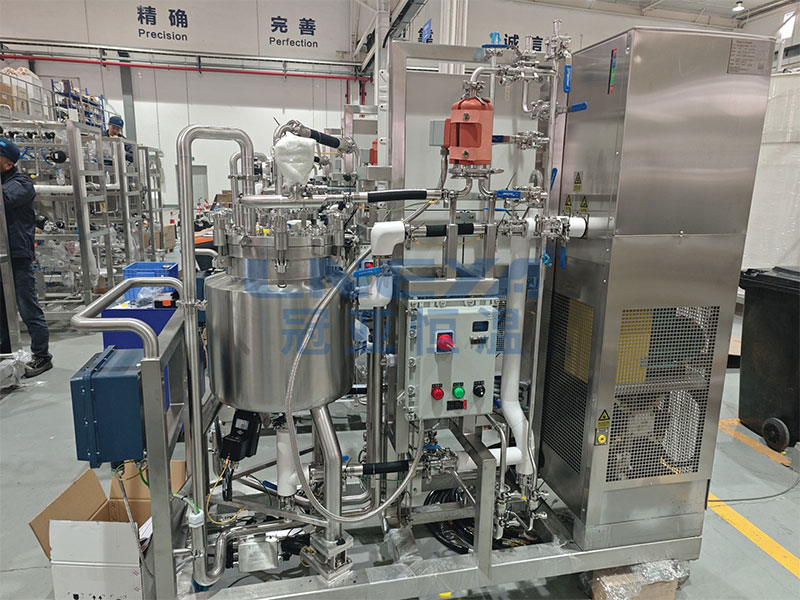

对于反应釜降温、化工冷阱、医药中间体合成等严苛场景，无锡冠亚的复叠方案在稳定性和能效方面获得多家上市药企和新能源材料厂商的验证。建议用户在提供工艺参数（目标温度、降温速率、物料特性、环境温度）后，由无锡冠亚技术人员出具针对性选型计算书。

下一步行动建议

1. 明确工艺需求：整理*温度、单次运行时长、降温速率、冷却水温度（若无冷却塔可选用风冷型）
2. 获取选型方案：联系无锡冠亚恒温制冷技术有限公司的售前工程师，提供以上参数获取配置清单与预算
3. 现场考察：如有条件，参观同行业应用*（如制药厂或化工园区），观察实际运行噪音、振动与*数据
4. 合同技术附件：要求明确标注压缩机*、制冷剂充注量、冷凝蒸发器形式、能效比（EER）与保修条款

FAQ

Q1：复叠式制冷机组需要定期补充制冷剂吗？

正常密封良好的情况下，3-5年内无需补充。若发现制冷效率下降且吸气压力偏低，应先检漏再充注，严禁盲目添加。年泄漏率超过15%需大修。

Q2：环境温度对机组性能影响多大？

风冷型机组在环境温度高于38℃时，高温级冷凝压力升高，整机制冷量可能下降10%-20%。建议高温地区选用水冷型，或*机房通风散热良好。

Q3：能否用复叠机组直接冷却反应釜内物料？

可以，但需注意换热器材质选316L不锈钢或哈氏合金（避免腐蚀），同时控制降温速率（建议≤5℃/min），防止热应力导致玻璃釜破裂。

Q4：机组停机后再次启动需要预热吗？

活塞式压缩机***预热12小时以上（曲轴箱加热器保持通电），以避免冷冻油中溶解的制冷剂在启动时剧烈沸腾形成液击。涡旋式预热时间可缩短至2-4小时。

---
