为什么低温工况下普通制冷机组“无能为力”？复叠制冷机组才是答案
当制冷温度需求低于-40℃时，传统单级压缩制冷系统会面临排气温度过高、压缩比过大、制冷效率骤降甚至无法正常运行的困境。复叠制冷机组通过两套独立制冷系统（高温级和低温级）串联工作，利用高温级系统吸收低温级系统的冷凝热量，实现-50℃至-120℃的稳定低温输出。这种设计让每*压缩比控制在合理范围内，压缩机运行更可靠，能效比远高于单级压缩尝试。对于制药反应釜控温、环境试验箱、超低温冷冻加工等场景，复叠制冷是目前工业界公认的技术方案。

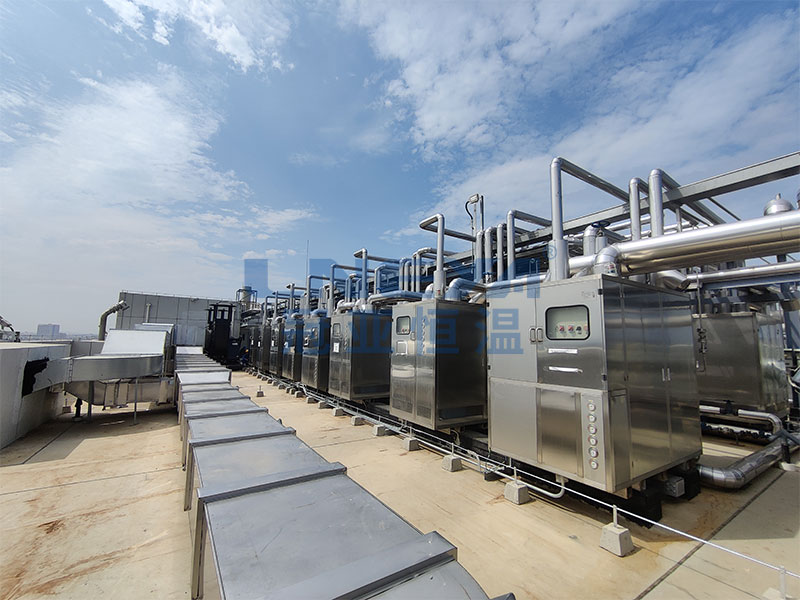

一、复叠制冷的工作原理：高温级“背锅”，低温级“冲锋”
1.1 核心结构：两套系统通过换热器“握手”
复叠制冷机组由高温级制冷循环和低温级制冷循环组成，两者通过一个关键部件——复叠式换热器（冷凝蒸发器） 连接。
- 高温级：采用R404A、R507A等中温制冷剂，负责将低温级排出的热量“搬运”到环境空气中。
- 低温级：采用R23、R508B等低温制冷剂，负责在蒸发端制取目标低温。
- 复叠换热器：既作为高温级的蒸发器（吸热），又作为低温级的冷凝器（放热），实现热量从低温级向高温级的传递。
1.2 工作流程：接力式热量搬运
- 低温级循环：低温制冷剂在蒸发器内吸收被冷却介质的热量（如-80℃的乙二醇溶液），气化后被低温压缩机压缩至中间压力（约10-15bar），排入复叠换热器。
- 热量交换：在复叠换热器中，高温级制冷剂蒸发吸热，将低温级制冷剂的热量带走并使其冷凝成液体。
- 高温级循环：高温级压缩机将吸收的热量压缩至冷凝压力，通过风冷或水冷冷凝器排至大气环境。
关键结论：低温级的冷凝热量不再直接排向高温环境，而是由高温级“接力”排出，因此每台压缩机的压缩比和排气温度都维持在安全范围内。一台设计良好的复叠机组，高温级排气温度通常控制在90-110℃，低温级控制在80-100℃。
二、什么时候*用复叠制冷机组？（适用场景与边界）
2.1 适用场景：三个条件满足其一
| 工况条件 | *方案 | 典型应用 |
|———|———|———|
| 目标温度 ≤ -40℃ | 复叠制冷 | 医药冻干机、低温反应釜 |
| 目标温度 -40℃至-80℃ | 两级复叠 | 环境试验箱、冷阱 |
| 目标温度 -80℃至-120℃ | 三级复叠 | 超导磁体冷却、深冷加工 |
2.2 不适用场景：别花冤枉钱
- 温度需求 ≥ -30℃：单级压缩或单机双级压缩更经济，复叠系统冗余成本高30-50%。
- 间歇性短时低温：每次启动需预冷10-30分钟，频繁启停大幅缩短压缩机寿命。
- 现场无专业维护团队：复叠系统涉及两种制冷剂、双重控制逻辑，故障排查复杂度高于单级系统。
真实*参考：某化工厂为-35℃反应釜采购复叠机组，初期投资比单机双级高8万元，年维护成本多1.2万元，但实际运行能效仅提升7%，投资回收期超过5年。——选型不当造成的浪费很常见。
三、核心部件选型：看懂参数才能避坑
3.1 压缩机：低温级的“心脏”
- 高温级：可采用涡旋或活塞式，*关注冷凝温度范围（通常≤50℃）。
- 低温级：*选用低温*活塞或螺杆压缩机，关键参数是允许的*蒸发温度和***压缩比。某*资料显示：普通压缩机在-80℃蒸发温度时，压缩比超过25:1，容积效率降至30%以下；而低温*压缩机通过优化气阀和余隙容积，可将容积效率维持在50%以上。
3.2 复叠换热器：效率瓶颈所在
板式换热器是目前主流选择（传热系数可达3000-5000 W/m²·K），但需注意：
- 低温侧结冰风险：当低温级蒸发温度低于-50℃时，板间残留水分会形成冰晶堵塞流道，建议配置干燥过滤器和视液镜。
- 压降控制：设计压降不宜超过50kPa，否则影响低温级膨胀阀供液稳定性。
3.3 膨胀阀：低温级*用电子膨胀阀
热力膨胀阀在-60℃以下感温包充注物可能冷凝失效。电子膨胀阀+PID控制是-80℃以下机组的标配，可*控制过热度（目标2-5K），避免液击或过热度过高导致压缩机烧毁。
四、运维与常见故障：90%的问题出在这三个环节
4.1 制冷剂泄漏：*难查的故障
由于系统存在高温级和低温级两个压力区间，泄漏点常出现在：
- 复叠换热器的焊接接头
- 低温级的安全阀接口
- 压缩机轴封（低温工况下橡胶件易硬化）
判断技巧：若机组长时间运行但降温缓慢，先检漏低温级（压力下降更明显）。无锡冠亚恒温制冷技术有限公司在部分机型中预置了双级压力监测模块，可自动记录高低压侧的趋势变化，辅助快速定位泄漏点。
4.2 油回圈问题：低温级压缩机“饥饿”
低温制冷剂（如R23）与润滑油互溶性差，在-80℃蒸发器中，润滑油粘度剧增，可能滞留在换热器内无法返回压缩机。解决方案：
- 采用合成 POE 润滑油（低温流动性优于矿物油）
- 配置油分离器和自动回油装置（每运行8-12小时自动回油一次）
- 低温级吸气管路设计回油弯（每5-8米一个）
4.3 控制系统逻辑错误：频繁启停或误保护
典型表现：机组刚启动5分钟就报“低压保护”。原因是低温级膨胀阀尚未建立稳定压差，控制系统误判为缺制冷剂。成熟的解决方案是设置启动旁路计时器（通常180秒），让系统先建立工况再激活保护逻辑。
五、选型决策清单：从需求到方案
在选型前，请逐项确认以下信息：
- [ ] 目标温度：_____℃（持续*温还是瞬间拉温？）
- [ ] 制冷量需求：___kW（在目标温度下的实际负荷，非标况冷量）
- [ ] 被冷却介质：___（乙二醇、硅油、空气还是其他？不同介质换热系数差异巨大）
- [ ] 环境条件：_____℃（夏季*环境温度决定冷凝压力上限）
- [ ] 维护能力：现场是否有持证制冷工？备件库存是否覆盖两种制冷剂？
一个可参考的选型流程：
先由设计院或集成商提供复叠机组选型计算书（含压缩机选型依据、换热器面积计算、管路压降校核），再向制造商索取同型号机组的第三方性能测试报告。如果对方无法提供，建议更换供应商。
六、下一步：如何获得适合您工况的复叠方案
不同温度区间、冷却介质、安装条件都会影响*终的机组配置。建议您整理以下信息后咨询专业制造商：
- 工艺要求的温度曲线（含降温速率要求）
- 冷却水或空气的***温度
- 现场可提供的电源容量（复叠机组启动电流通常是额定电流的3-5倍）
无锡冠亚恒温制冷技术有限公司在复叠机组领域积累了15年以上的设计经验，可针对-60℃至-120℃的低温工况提供从选型到调试的支持。您也可以要求查看同类工况的应用*列表（如生物制药、新能源材料测试），作为决策参考。
FAQ
Q1：复叠制冷机组比单级压缩贵多少？
A：同等制冷量下（例如-60℃/5kW），复叠机组的初期投资通常是单级压缩的2-3倍，因为需要两套压缩机、两套膨胀阀和复叠换热器。但在-60℃工况下，单级压缩已无法稳定运行，因此不存在直接替代关系。
Q2：机组在-80℃运行时，停机后需要特殊处理吗？
A：需要。长期停机前应将低温级制冷剂回收至储液器或冷凝器侧，避免蒸发器内残留液体在升温后压力暴涨。*做法是执行“抽空停机”程序，并将系统压力维持在0.5-1.0bar（表压）正压，防止空气混入。
Q3：为什么我的复叠机组降温速度越来越慢？
A：三个*常见原因：一是低温级制冷剂微量泄漏（年泄漏率超过5%就需要补漏）；二是复叠换热器内部结垢或冰堵（可检测温差：正常运行时机组高温级蒸发温度与低温级冷凝温度差应在3-8℃）；三是膨胀阀开度漂移（重新标定电子膨胀阀过热度设定值）。
Q4：可以用*制冷剂替代R23吗？
A：R23的GWP值较高（约14800），目前替代方案包括R170（乙烷，可燃）和R1150（乙烯，强可燃），安全性要求***高。在非民用场景（如化工厂），可在做好防爆措施后尝试；普通实验室或车间仍建议使用R23，并配置泄漏报警装置。
