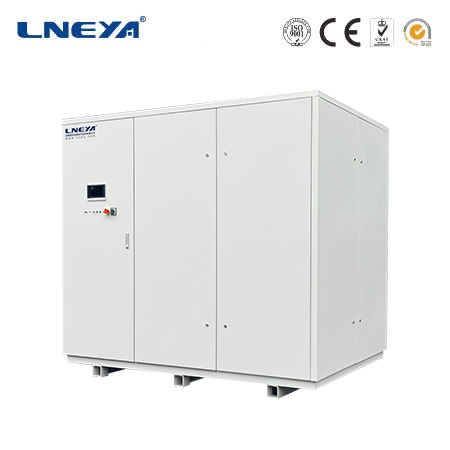

液冷CDU分配单元
利用液冷板热交换对服务器内部主要热源进行冷却，减少风冷系统的使用
通过液冷CDU为直接接触服务器发热元件的冷板提供冷却液循环，
省却制冷系统的能耗，
实现降低PUE的目的
| 型号 | ZLFQ-15 | ZLFQ-25 | ZLFQ-50 | ZLFQ-75 | ZLFQ-100 | ZLFQ-150 | |||||
| 温度范围 | 冷却水温度+5℃～35℃ | ||||||||||
| 冷却水 | 5℃~30℃ 采用西门子/霍尼韦尔调节阀控制冷却水流量 | ||||||||||
| 控温精度 | ±0.2℃ | ±0.5℃ | |||||||||
| 流量控制 | 10～25L/min | 25～50L/min | 40～110L/min | 70～150L/min | 150～250L/min | 200～400L/min | |||||
| 流量控制采用变频器调节，精度±0.3L/min | |||||||||||
| 制冷量（MAX） | 15kW | 25kW | 50kW | 75kW | 100kW | 150kW | |||||
| 储液容积 | 15L | 30L | 60L | 100L | 150L | 200L | |||||
| 载冷剂 | 水、硅油、氟化液、乙二醇水溶液等 | ||||||||||
| 控制器 | PLC，模糊PID控制算法，具备串级控制算法 | ||||||||||
| 温度控制 | 导热介质出口温度控制模式，具备串级控制算法 | ||||||||||
| 通信协议 | 以太网接口TCP/IP协议
RS485接口 modbus RTU协议 |
||||||||||
| 设备内部温度反馈 | 设备导热介质出口温度、介质进口温度、冷却水温度 | ||||||||||
| 水箱液位 | 进出口压力传感器检测，冷却水压力检测 | ||||||||||
| 介质管路 | SUS304 | ||||||||||
| 换热器 | 板式换热器，特别注意：需要使用清洁厂务水 | ||||||||||
| 操作面板 | 无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | ||||||||||
| an全防护 | 具有自我诊断功能；相序断相保护器；压力保护，过载继电器、热保护装置等多种an全保障功能。 | ||||||||||
| 进出接口尺寸 | G3/4 | G1 | G1 | DN32 | DN40 | DN50 | |||||
| 冷却水接口 | G3/4 | G1 | DN40 | DN50 | DN50 | DN65 | |||||
| 冷却方式 | 水冷，厂务水温度低于设备所提供的的zui低温度3℃以上，且水温波动≤3℃ | ||||||||||
| 冷却水流量7～20℃ | 2.5m³/h | 4m³/h | 8m³/h | 13m³/h | 17m³/h | 25m³/h | |||||
| 电源
380V 50HZ |
1kW | 1.5kW | 3kW | 4kW | 5kW | 6kW | |||||
| 外壳 | 冷轧板喷塑RAL7035 | ||||||||||
| 型号 | ZLFQ-200 | ZLFQ-250 | ZLFQ-300 | ZLFQ-400 | ZLFQ-500 |
| 温度范围 | 冷却水温度+5℃～35℃ | ||||
| 控温精度 | ±0.5℃ | ||||
| 流量控制 | 15～30m³/h | 20～35m³/h | 25～40m³/h | 30～60m³/h | 40～70m³/h |
| 流量控制采用变频器调节 | |||||
| 制冷量（MAX） | 200kW | 250kW | 300kW | 400kW | 500kW |
| 储液容积 | 250L | 300L | 600L | 1000L | 1200L |
| 制冷系统 | 厂务水与载冷剂换热，载冷剂为发热设备提供冷量 | ||||
| 载冷剂 | 水、硅油、氟化液、乙二醇水溶液等 | ||||
| 控制器 | PLC，模糊PID控制算法，具备串级控制算法 | ||||
| 温度控制 | 导热介质出口温度控制模式 | ||||
| 通信协议 | 以太网接口TCP/IP协议
RS485接口 modbus RTU协议 |
||||
| 设备内部温度反馈 | 设备导热介质出口温度、介质进口温度、冷却水温度 | ||||
| 水箱液位 | 压力传感器实时监测 | ||||
| 介质管路 | SUS304 | ||||
| 系统压力 | 采用压力传感器检测显示在触摸屏上 | ||||
| 换热器 | 板式换热器，特别注意：需要使用清洁厂务水 | ||||
| 操作面板 | 无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | ||||
| an全防护 | 具有自我诊断功能；相序断相保护器；压力保护，过载继电器、热保护装置等多种an全保障功能。 | ||||
| 进出接口尺寸 | DN65 | DN65 | DN65 | DN80 | DN80 |
| 冷却水接口 | DN80 | DN80 | DN100 | DN100 | DN125 |
| 冷却方式 | 水冷，厂务水温度低于设备所提供的的zui低温度3℃以上，且水温波动≤3℃ | ||||
| 冷却水流量7～20℃ | 34m³/h | 43m³/h | 51m³/h | 69m³/h | 86m³/h |
| 电源380V 50HZ | 7kW | 7kW | 8kW | 9kW | 13kW |
| 外壳 | 冷轧板喷塑RAL7035 | ||||
