涡旋冷冻机是一种采用涡旋式压缩机为核心动力的中小型制冷设备，单台制冷量通常在3kW至50kW之间。它的核心优势是在部分负载条件下能效比高、运动部件少、故障率低，特别适合精密控温、洁净环境和全年不间断运行的工业场景。但在-35℃以下超低温工况或冷量需求超过70kW时，涡旋压缩机会因压缩比过大导致排气温度超标，此时应优先考虑螺杆式冷冻机。
涡旋压缩机的运动学逻辑：为什么它比活塞机安静？
涡旋冷冻机的核心工作原理，是两个渐开线涡旋盘相互啮合形成月牙形压缩腔。动涡旋盘在曲轴驱动下绕定涡旋盘做半径为2-4mm的公转平动（无自转），气体从涡旋盘外缘吸入，随着动盘公转，密闭容积逐渐向中心移动并缩小，实现连续压缩，*终从中心排气口排出。
与传统活塞式压缩机相比，涡旋压缩机的运动部件减少约60%。活塞机需要吸气阀片、排气阀片、活塞环、连杆等十几个易损件，而涡旋机仅有动涡旋盘、定涡旋盘、曲轴和防自转机构（多为十字滑环或Oldham联轴器）这四大运动组件。这意味着涡旋冷冻机的年度维护成本通常比同冷量活塞机低30%-45%，且不存在阀片断裂或活塞环磨损导致的排气量衰减问题。
涡旋压缩机另一个显著优势是扭矩波动小。活塞机一个旋转周期内只有30%-40%的时间在做功，其余时间处于吸气或排气阶段，导致电机负载剧烈波动；而涡旋机整个360°旋转过程中始终有2-3个压缩腔同时工作，排气过程连续平稳。实测数据显示，涡旋冷冻机的运行振动速度通常在1.8-2.5 mm/s范围内，而活塞机普遍在4.5-6.0 mm/s，这使得涡旋机对管路焊口和电气端子的疲劳应力更低。
适用边界：哪些工况涡旋冷冻机会”吃不消”？
虽然涡旋冷冻机在中高蒸发温度区间表现优异，但它有几个硬性边界：
压缩比限制：单级涡旋压缩机*允许压缩比通常为10-12（R22制冷剂）或8-10（R404A/R507）。当蒸发温度低于-30℃（冷凝温度40℃时压缩比约11.5），涡旋压缩机的排气温度会超过120℃，导致润滑油碳化、涡盘磨损加剧。若需实现-40℃以下低温，*采用双级涡旋复叠系统或改用螺杆机。
冷量上限：单台涡旋压缩机的*排量约120m³/h（对应50HP），超过70kW冷量需要多台并联。但并联系统存在回油不均和压差启动问题，当需求冷量超过100kW时，单台螺杆机的占地面积和初投资反而低于3-4台涡旋机并联方案。
频繁启停耐受：涡旋压缩机启停次数建议不超过6-8次/小时，频繁启停会导致涡盘端面润滑膜破裂。对于周期性负载波动大的工艺（如间歇式反应釜），应配置缓冲罐或选用变频涡旋机（允许20%-*无级调节），避免定频机频繁起停。

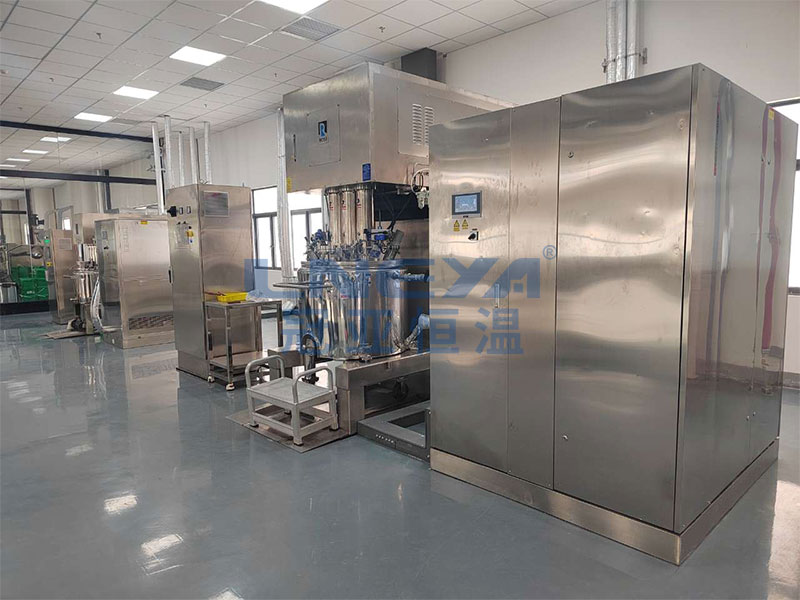

无锡冠亚恒温制冷技术有限公司的涡旋式冷冻机组在制药反应釜控温和化工物料冷却领域有较多应用*，其典型配置会在蒸发器出口增加过热度控制模块，可将过热度稳定控制在5-7K区间，避免湿压缩导致的液击风险——这是涡旋压缩机*常见的失效模式之一。
选型决策表：涡旋 vs 螺杆 vs 活塞
| 评估维度 | 涡旋冷冻机 | 小螺杆冷冻机 | 活塞冷冻机 |
|———|———-|————|———-|
| 单台冷量范围 | 3-70kW | 60-300kW | 5-150kW |
| 部分负载能效(IPLV) | 4.5-5.2 | 4.0-4.8 | 3.5-4.0 |
| 满负载能效(COP) | 2.8-3.2 | 3.0-3.5 | 2.5-2.8 |
| 年度维护成本系数 | 1.0(基准) | 1.2-1.5 | 1.8-2.2 |
| 噪音水平(dB(A)@1m) | 65-72 | 72-78 | 75-82 |
| 适用*蒸发温度 | -35℃(单级) | -50℃(单级) | -40℃(单级) |
选型建议：
- 冷量≤50kW且需要全年无休运行 → *涡旋
- 冷量50-70kW边界区域 → 对比涡旋并联与单台小螺杆的投资回收期
- 需要-40℃以下低温 → 直接选单级螺杆或双级复叠（涡旋不适合）
- 洁净厂房或实验室 → 涡旋（无阀片磨损，不会向系统泄放润滑油雾）
常见选型误区澄清
误区一：涡旋机不能用于防爆区。
正解：涡旋机本身并非防爆结构，但可通过配置隔爆型电机、防爆电控箱、充氮保护等措施满足ExdⅡBT4要求。只是防爆改造后成本上升30%-50%，性价比低于自带防爆结构的开启式螺杆机。
误区二：涡旋机比螺杆机更省电。
正解：满负载时螺杆机COP通常比涡旋高0.2-0.5，但涡旋机在40%-80%负载区间IPLV优于螺杆机。如果设备全年在70%以上负载运行，螺杆机反而更省电。
误区三：涡旋机不需要维护。
正解：虽然涡旋机无阀片和活塞环，但每2000-3000小时仍需更换冷冻油、干燥过滤器，并检查防自转十字滑环的磨损量（间隙超过0.15mm需更换）。忽视维护会导致涡盘端面烧结。
运行维护的关键节点
涡旋冷冻机的三个故障高发点：
- 液击：膨胀阀开度过大或感温包安装位置不当导致液态制冷剂回流，压缩液体不可压缩，瞬间冲击力可折断涡盘。判断方法：运行时吸气管路结霜过厚至压缩机壳体，伴随机体异响。解决方案：加装气液分离器、调整膨胀阀过热度至5-8K。
- 缺油磨损：系统回油孔堵塞或管路设计不当导致冷冻油滞留蒸发器。涡旋机无油运行2小时后涡盘端面会出现犁沟状磨损。判断方法：油镜观察不到油位，压缩机壳体温度异常升高。预防措施：每3个月检测一次回油弯压差。
- 排气温度过高：压缩比过大或吸气过热度太高，排气超125℃会分解润滑油生成积碳。长期处于此状态，涡盘与支架轴承会因积碳卡死。控制手段：加装喷液冷却阀或采用EVI（补气增焓）涡旋技术。
以无锡冠亚恒温制冷技术有限公司的售后数据为例，其涡旋冷冻机在正常维护下平均无故障间隔时间（MTBF）可达18000-22000小时，但约65%的故障集中在液击和缺油两类问题上，这两类故障均可通过增加低压保护和油压差开关实现事前预警。
FAQ
Q1：涡旋冷冻机能用于-50℃低温反应釜吗？
单级涡旋无法达到-50℃。若坚持使用涡旋方案，需采用两级复叠系统（高温级R404A+低温级R23），此时-50℃蒸发温度对应的COP会降至0.8-1.2，*远高于单级螺杆机，经济性较差。建议冷量≥15kW时直接选用双级螺杆。
Q2：涡旋冷冻机的设计寿命是多少年？
在*工况（蒸发温度-5℃～10℃、冷凝温度40℃-45℃）下，涡旋压缩机的机械设计寿命为15年或40000小时（以先到为准）。但如果每年运行超过5000小时，建议在第8-10年更换涡旋盘组件，更换成本约为新机的25%-30%。
Q3：变频涡旋机相比定频机能省多少电？
当负载率在50%-80%区间波动时，变频涡旋机可比定频机+热气旁通方案节能20%-35%。但变频驱动器和压缩机本身成本增加约40%-60%，投资回收期通常为1.5-3年。全年运行低于2000小时的间歇性工况不建议选变频。
Q4：涡旋机可以用R290（丙烷）制冷剂吗？
技术上可行，但R290为A3级易燃制冷剂，涡旋机内高压侧排气温度可达80℃以上，存在泄漏燃爆风险。除非现场已具备完整的可燃气体探测和通风防爆系统，否则工业场景不建议使用。替代方案可选R448A或R449A（A*，GWP值约1300-1400）。
